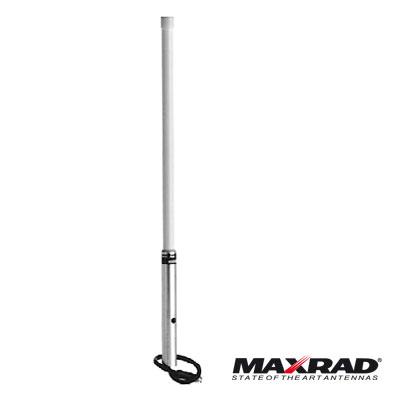

Antena base UHF de fibra de vidrio diseñada para operación en el rango de 450-460 MHz con frecuencia central de 455 MHz. Su configuración tipo 'J' elimina la necesidad de radiales o plano de tierra, simplificando la instalación en torres y mástiles. El radomo de fibra de vidrio blanca protege el radiador de alambre de acero recubierto contra condiciones ambientales severas. Ofrece protección ESD mediante conexión a tierra DC y soporta potencias de hasta 250 watts, ideal para sistemas de comunicación profesional de alta fiabilidad.
Características Principales
- Diseño efectivo tipo 'J' sin radiales ni plano de tierra requerido
- Radomo de fibra de vidrio blanca con radiador de alambre de acero recubierto
- Protección ESD conectada a tierra DC
- Montaje de aluminio de pared gruesa para máxima durabilidad estructural
- Conector N hembra con impedancia de 50 ohms
- Resistencia al viento de 161 km/h (100 mph)
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 450-460 MHz |
| Frecuencia central | 455 MHz |
| Ganancia | 5 dBi |
| Ancho de banda | 10 MHz |
| VSWR | — |
| Impedancia | 50 ohms |
| Conector | N hembra |
| Potencia máxima | 250 watts |
Mecánicas
| Altura | 1.95 m (6.4 ft / 77') |
| Peso | 2.04 kg (4.5 lbs) |
| Momento de flexión | 40.4 ft-lb |
| Fuerza lateral | 5.7 kg (12.6 lbs) |
| Área plana equivalente | 0.0325 m² (0.35 sq ft) |
| Material de montaje | Aluminio de pared gruesa |
| Diámetro de montaje | 33.3 mm (1-5/16') |
Materiales
| Radomo | Fibra de vidrio blanca |
| Radiador | Alambre de acero recubierto |
Ambientales
| Resistencia al viento | 161 km/h (100 mph) |
| Protección ESD | Conectado a tierra DC |
Características de Diseño
- Diseño efectivo tipo 'J' sin necesidad de radiales o plano de tierra
- Radomo de fibra de vidrio con protección integral del elemento radiante
