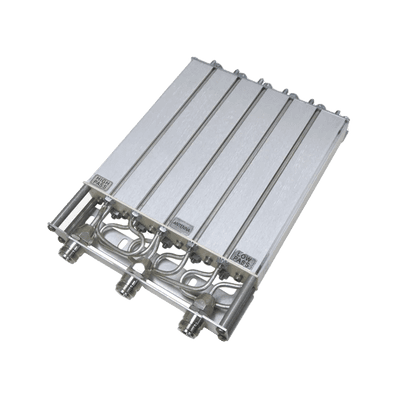

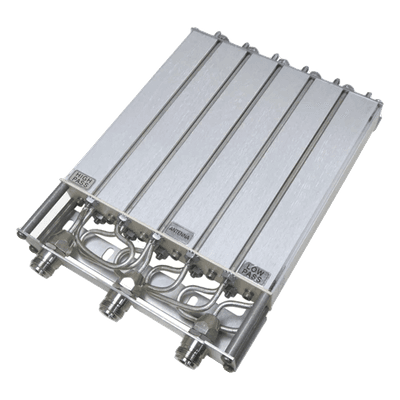

Duplexer Móvil / 440-480 MHz / 6 Cavidades / N Hembra / 50 W / 1.3 ft x 6.25 ft x 9 ft
Características
- Aislamiento TX-RX de 75 dB para operación simultánea
- Compensación térmica en resonadores helicoidales
- Carcaza de aluminio extruido ultraligera
- VSWR máximo 1.5:1 para mínima reflexión
- Pérdida de inserción de solo 1.4 dB
- Separación de frecuencia configurable 5-10 MHz
- ver más
Modelo: MR356N-2
Marca: SINCLAIR
Q 15,567.76
Precio sujeto a cambios.
Descargas
Duplexer móvil diseñado para operación en banda UHF de 440-480 MHz con arquitectura de 6 cavidades resonantes helicoidales compensadas térmicamente. Su configuración de 3 cavidades pasa-bajos más 3 pasa-altos permite separación de frecuencias de 5 a 10 MHz con aislamiento superior de 75 dB entre transmisión y recepción. La carcaza de aluminio extruido ofrece durabilidad estructural con peso reducido, ideal para instalaciones móviles donde el espacio y la masa crítica son determinantes. Rendimiento optimizado con VSWR máximo de 1.5:1 y pérdida de inserción de 1.4 dB para máxima eficiencia energética.
Características principales
- Aislamiento bidireccional TX↔RX de 75 dB
- Resonadores helicoidales con compensación térmica integrada
- Carcaza de aluminio extruido: ligereza y resistencia mecánica
- Capacidad de potencia media máxima de 50 W
- VSWR ≤ 1.5:1 y pérdida de inserción ≤ 1.4 dB
- Conectores N hembra estandarizados
Especificaciones técnicas
Eléctricas
| Rango de frecuencia | 440-480 MHz |
| Número de cavidades | 3 LP + 3 HP |
| Separación de frecuencia | 5-10 MHz |
| VSWR (máx) | 1.5:1 |
| Pérdida de inserción (máx) | 1.4 dB |
| Impedancia | 50 Ω |
| Aislamiento TX↔RX | 75 dB |
| Potencia media (máx) | 50 W |
Mecánicas
| Ancho | 6.25 ft (159 mm) |
| Profundidad | 9 ft (229 mm) |
| Altura | 1.3 ft (33 mm) |
| Peso | 2.5 lbs (1.14 kg) |
| Material | Aluminio extruido |
| Acabado | Conversión química |
| Conectores | N hembra |
