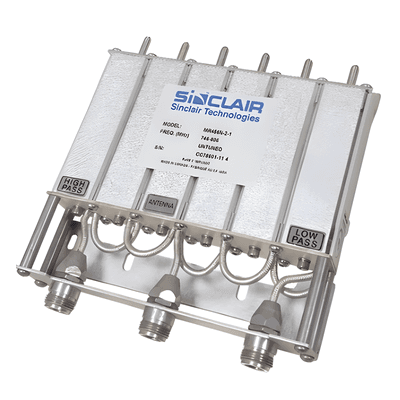

Duplexer móvil diseñado para operación en bandas de 806-960 MHz con arquitectura de 6 cavidades distribuidas en configuración de paso bajo y paso alto. Incorpora resonadores helicoidales con compensación térmica que garantizan estabilidad de frecuencia en condiciones ambientales variables. La construcción en aluminio extruido ofrece durabilidad con peso reducido, facilitando su instalación en equipos móviles y sistemas trunking. Soporta potencias promedio de hasta 50 watts con aislamiento bidireccional de 60 dB entre puertos de transmisión y recepción. También puede desplegarse como duplexer de estación base en aplicaciones de baja potencia.

Características Principales

• 6 resonadores helicoidales altamente estables con compensación térmica
• Aislamiento TX a RX y RX a TX: 60 dB mínimo
• Pérdida de inserción máxima de 2 dB
• Carcasa de aluminio extruido ligero y resistente
• Diseño compacto para unidades móviles y aplicaciones trunking
• Operación como duplexer de estación base de baja potencia
• Conectores BNC hembra estándar
• Configuración: 3 cavidades lado low pass, 3 cavidades lado high pass

Especificaciones Eléctricas

Especificaciones Mecánicas
