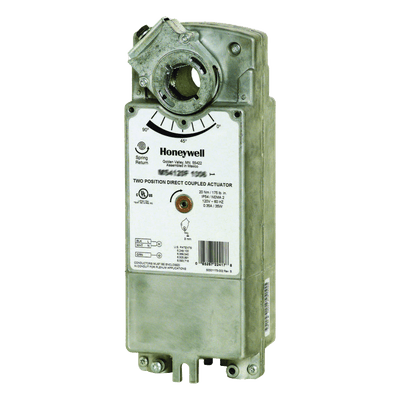

El MS4120F1006 es un actuador de dos posiciones de acción rápida, de acoplamiento directo (DCA) y retorno por resorte, diseñado para el control todo/nada de compuertas contra incendio y humo en sistemas HVAC. Recibe una señal de encendido/apagado de un controlador de un solo polo y un solo tiro (SPST) y su montaje reversible permite operar en rotación horaria (CW) o antihoraria (CCW) del resorte. Está pensado para operar de forma confiable en sistemas de control de humo que requieren el listado UL555S hasta 350°F, en cumplimiento con los códigos NFPA 90A, 92A y 92B para pruebas periódicas de compuertas.

Características principales

• Acoplamiento directo (DCA) para control todo/nada de compuertas de humo y fuego
• Alimentación de 120 VAC, señal de control SPST (Serie 40)
• Retorno por resorte con apertura y cierre en 15 segundos
• Torque mínimo de 175 lb-in (20 N·m) a 350°F, bloqueo máximo de 425 lb-in (48 N·m)
• Montaje reversible en rotación horaria o antihoraria del resorte
• Ángulo de rotación de 95° ± 3°, mecánicamente limitado
• Diseñado para sistemas de control de humo listados UL555S hasta 350°F
