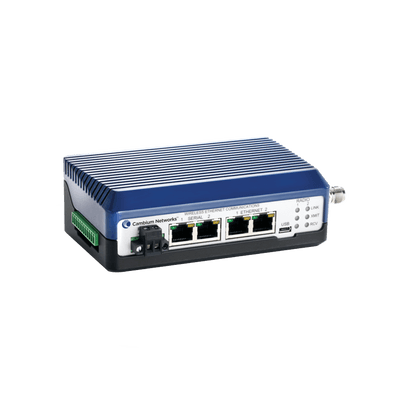

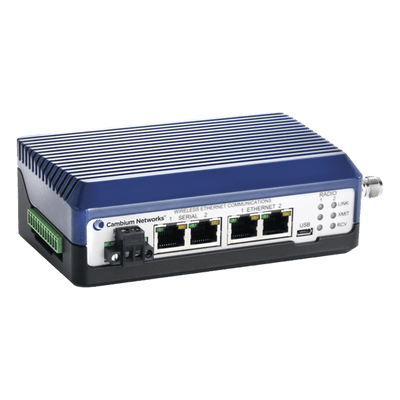

Radio Sencillo
Incluye IO (8 pines para entrada/salida análoga y entrada/salida digital) Conectividad inalámbrica de banda angosta para sistemas de control, subestaciones eléctricas, y telemetría SCADA
DESEMPEÑO DEL RADIO MODO ISM
| Rango de frecuencia | 902 - 928 MHz |
| Potencia de salida | 10 mW a 1W (10 dBm a 30 dBm) |
| Tamaño del paso | 10 mW |
| Modulaciones | MSK / 2FSK / BPSK / QPSK / 8PSK / 16PSK / 16QAM / 32QAM |
| Capacidad* | 57 kbps hasta 4.4 Mbps |
| Anchos de banda del canal | FHSS: 76 / 154 / 207 / 310 kHz
DTS: 600 / 1200 kHz |
| Alcance | Hasta 70 millas |
DESEMPEÑO DEL RADIO MODO MAS
| Rango de frecuencia | 928 - 960 MHz |
| Potencia de salida | 10 mW a 3 W (10 dBm a 34.8 dBm) |
| Tamaño del paso | 10 mW |
| Modulaciones | MSK / 4FSK / QPSK / 8PSK / 16QAM / 32QAM / 64QAM |
| Capacidad* | 10 kbps hasta 210 kbps |
| Anchos de banda del canal | 12.5 / 25 / 50 kHz |
| Alcance | Hasta 70 millas |
*1 año de garantía.
GESTIÓN
Interfaz web a través de HTTP/HTTPSGestión remota a través de SNMP
Integración al cnMaestro (plan a futuro)
Soporte de archivos de configuración y actualizaciones remotas de software
Herramientas de diagnóstico integradas a través de la interfaz web, tales como RF Ping y RF Throughput
INTERFACES
Interfaces Ethernet 2 x RJ-4510/100Base T, Full Duplex, tasa negociada automáticamente (conforme a 802.3)
Interfaces seriales 2 x RJ-45
RS-232/422/485, hasta 230.4 kbps
I/O análogo/digital (opcional) 8 pines para entrada/salida análoga y entrada/salida digital
RF / Antena Conectores TNC RF (1 o 2 dependiendo la configuración del radio en banda única o dual)
Dimensiones :6.625” x 3.45” x 1.835” (168 mm x 876 mm x 466mm)
Peso: 1.54 lbs. (0.70 kg)
Montaje en carril DIN : Opcional
CARACTERÍSTICAS AMBIENTALES
Temperatura de operación: -40C to +60CHumedad: Humedad de operación de 95% @ 40°C sin condensación
HAZLOC: UL-Aprobado a Clase1 / Div 2
ASPECTOS REGULATORIOS
UL: AprobadoFCC ID: Z8H89FT0025
IC ID : 109W-0025
TOPOLOGÍAS DE IMPLEMENTACIÓN
Punto a punto (PTP)
Punto a multipunto (PMP)
Repetidor (REP) – Radio de banda única o dual
Extensor de IO independiente
