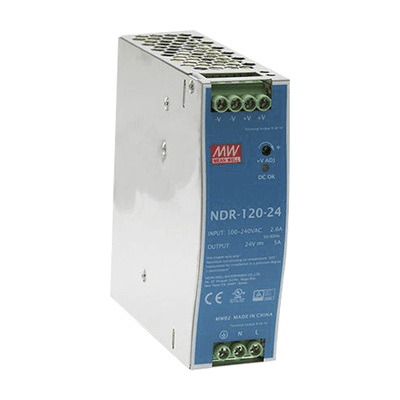

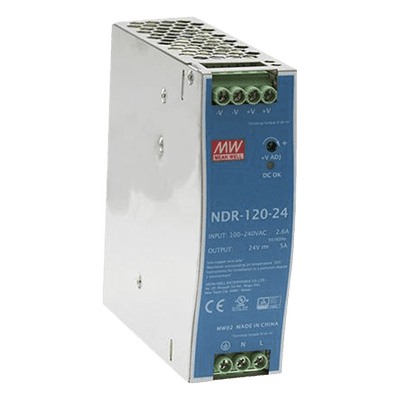

Fuente de Poder Industrial para Montaje Riel DIN
Características:
- Protecciones: cortocircuito / sobrecarga / sobretensión
- Enfriamiento por convección de aire libre
- Se puede instalar en riel DIN TS-35 /7.5 o 15
- UL 508 aprobado (equipo de control industrial)
- Entrada de CA universal / rango completo
- Alta eficiencia, larga vida y alta confiabilidad
- 3 años de garantía
- Nivel de inmunidad industrial: BS EN/EN61000-6-2 (BS EN/EN50082-2)
- Modo de corriente constante para protección contra sobrecarga
- Certificaciones adicionales: TUV BS EN/EN62368-1, EAC TP TC 004
- Cumple con BS EN/EN61000-3-2 para corriente armónica según regulación UE
Especificaciones Técnicas
- Voltaje de Entrada: 90-264Vca 50/60 Hz
- Voltaje de Salida: 24Vcc
- Corriente de Salida: 5A
- Potencia de Salida: 120W
- Eficiencia: 88%
- Dimensiones: 40 x 125.2 x 113.5 mm
- Rango de voltaje de salida: 24 ~ 28Vcc
- Ondulación y ruido: 120mVp-p
- Tolerancia de voltaje: ±1.0%
- Rango de frecuencia de entrada: 47 ~ 63Hz
- Corriente de entrada: 2.25A/115VAC, 1.3A/230VAC
- Capacidad de sobrecarga: 105 ~ 130% de potencia nominal
- Protección de sobretensión: 29 ~ 33V (apaga voltaje de salida, recupera al reiniciar)
- Temperatura de trabajo: -20°C ~ +70°C
- Humedad ambiente: 20 ~ 95% sin condensación
- Temperatura de almacenamiento: -40°C ~ +85°C, 10 ~ 95% RH
- Coeficiente de temperatura: ±0.03%/°C (0 ~ 50°C)
- MTBF: 456.3K horas mínimo (MIL-HDBK-217F a 25°C)
- Peso: 0.6Kg
Protecciones
- Cortocircuito
- Sobrecarga (105-130% potencia nominal)
- Sobretensión (29-33V)
- Sobrecalentamiento
- Modo de corriente constante
Certificaciones
- UL 508 aprobado
- TUV BS EN/EN62368-1
- EAC TP TC 004
- Cumple BS EN/EN60204-1
- Equipo de control industrial
Montaje
- Riel DIN TS-35
- 7.5 o 15 mm
- Enfriamiento por convección
- Espacio recomendado: 40mm arriba, 20mm abajo, 5mm laterales
- 15mm si aparato adyacente es fuente de calor
Garantía
- 3 años de garantía
- Alta confiabilidad
- Larga vida útil
- MTBF: 456.3K horas mínimo
- Carcasa metálica para mejor disipación
Compatibilidad Electromagnética (EMC)
Emisión EMC
- Cumple BS EN/EN55032 (CISPR32)
- Cumple BS EN/EN61204-3 Class B
- Cumple BS EN/EN61000-3-2, -3
- Cumple EAC TP TC 020
Inmunidad EMC
- Cumple BS EN/EN61000-4-2,3,4,5,6,8,11
- Cumple BS EN/EN55024
- Cumple BS EN/EN61000-6-2 (BS EN/EN50082-2)
- Cumple BS EN/EN61204-3, nivel industria pesada
- Criterio A, EAC TP TC 020
Seguridad Eléctrica
- Resistencia dieléctrica: I/P-O/P: 3KVca
- Resistencia dieléctrica: I/P-FG: 2KVca
- Resistencia dieléctrica: O/P-FG: 0.5KVca
- Resistencia de aislamiento: >100M Ohms / 500VCC / 25°C/ 70% RH
Consideraciones de Instalación
- Vibración: Componente: 10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada eje X, Y, Z; Montaje según IEC60068-2-6
- Reducción de temperatura por altitud: 35°C/1000m para modelos sin ventilador (altitud >2000m/6500ft)
- EMC como componente: La fuente debe instalarse en equipo final que cumpla regulaciones EMC
- Empaque: 20 unidades/13Kg/1.16CUFT
