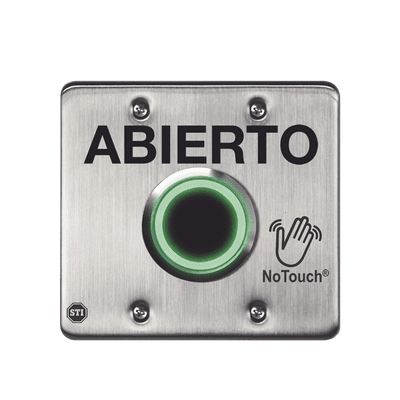

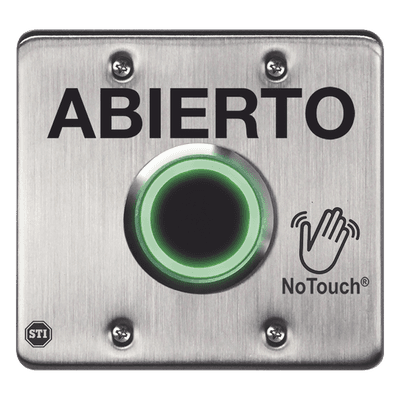

Interruptores Infrarrojos IR de Acero Inoxidable NoTouch®
Ayuda a detener la propagación de gérmenes
Características técnicas
- Acción de onda infrarroja NoTouch®
- Permite al usuario abrir una puerta protegida sin tocar el botón
- Para abrir, la persona agita la mano frente al interruptor IR
- Ayuda a reducir la propagación de gérmenes
- Pestillo de relé ajustable 0.5 ~ 20 segundos
- Placa frontal fabricada con acero inoxidable 304 de grado médico
- LED de estado de dos colores (verde/rojo)
- Contacto seco de forma 'C', 0.5 A @ 120 Vca, 1 A @ 24 Vcd
- 4.5' altura x 4.5' ancho x 0.26' profundidad
- Alimentación: 12-24VDC ±10%, consumo máximo 45mA
- Rango de detección IR ajustable: 4-15cm (1.5-6 pulgadas) ±25%
- Ciclos mecánicos: 1,000,000 operaciones
- Temperatura de operación: -10°C a 70°C (14°F a 158°F)
- Clasificación IP65 para protección contra polvo y chorros de agua
- Conector de 5 pines con arnés de cable para instalación
- Indicador LED configurable (standby/active) con jumper de selección
Interruptores Infrarrojos de acero inoxidable NoTouch® en uso
Interruptores de Control de Acceso STI
Especificaciones técnicas
Operación
- Acción de onda infrarroja NoTouch®
- Activación por movimiento de mano
- Sin contacto físico requerido
- Pestillo de relé ajustable 0.5-20 segundos
- Rango de detección ajustable: 4-15cm (1.5-6') ±25%
- Ciclos mecánicos: 1,000,000 operaciones
Construcción
- Placa frontal de acero inoxidable 304 grado médico
- LED de estado bicolor (verde/rojo)
- Dimensiones: 4.5' x 4.5' x 0.26'
- Placa de montaje: 1.5mm espesor, acero inoxidable 304
- Sensor: construcción en acero inoxidable 304/policarbonato
- Clasificación IP65 para protección ambiental
Especificaciones eléctricas
- Contacto seco de forma 'C' (SPDT)
- 0.5 A @ 120 Vca
- 1 A @ 24 Vcd
- Alimentación: 12-24VDC ±10%
- Consumo máximo: 45mA
- Conector de 5 pines con arnés de cable
- LED configurable con jumper de selección
Especificaciones ambientales
- Temperatura de operación: -10°C a 70°C (14°F a 158°F)
- Clasificación IP65 (protección contra polvo y chorros de agua)
- Garantía: 1 año en componentes electromecánicos y electrónicos
- Compatibilidad: caja eléctrica doble gang US
Instalación y mantenimiento
Instalación
- Pasar cables de alimentación y dispositivo a la caja eléctrica
- Usar diagrama de cableado para conexiones de aplicación
- Atornillar placa a la caja posterior sin pellizcar cables
- Remover película protectora transparente antes del uso
- Compatibilidad con caja doble gang US (NT-SS2 series)
Limpieza y mantenimiento
- Nunca rociar el sensor directamente
- Usar limpiador más suave disponible
- Rociar limpiador en paño suave y limpiar suavemente
- Limpiar exceso de líquido y remover manchas húmedas
- Manchas húmedas pueden afectar rendimiento del sensor
Advertencias técnicas
- No conectar dispositivos que excedan 1.0A@24VDC
- Configuración LED por jumper (standby/active)
- Cableado: 5 pines con colores estandarizados
- Ajuste de rango de detección con control NEAR/FAR
Aplicaciones y beneficios
Control de infecciones
Reduce la propagación de gérmenes al eliminar el contacto físico con superficies compartidas.
Accesibilidad
Permite apertura de puertas protegidas sin contacto físico, ideal para entornos médicos y públicos.
Durabilidad
Construcción en acero inoxidable 304 grado médico para entornos exigentes.
Fiabilidad técnica
1,000,000 ciclos mecánicos y clasificación IP65 para operación confiable en entornos exigentes.
