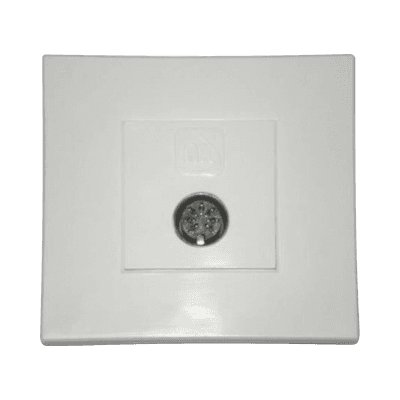

Modulo de Pared para Pulsador de Cama, Compatible con NX0883, NX0885 y NX0015
Características
- Conector mini-jack/DIN con liberación por tensión
- Contactos secos libres de potencial para seguridad eléctrica
- Control de hasta 4 funciones independientes
- Señal de alarma NC con supervisión de línea
- Compatibilidad con múltiples pulsadores y periféricos
- Instalación en caja de empotrar estándar
- ver más
Modelo: NX0086/A
Marca: IBERNEX
Q 1,546.98
Precio sujeto a cambios.
Características Principales
- Conector mini-jack/DIN con liberación por tensión para mayor seguridad
- Contactos secos libres de potencial para seguridad eléctrica
- Control de hasta 2 circuitos de iluminación independientes
- Señal de alarma normalmente cerrada con supervisión de línea
- Compatibilidad con pulsadores de cama con audio (NX0885)
- Indicación luminosa LED en el pulsador de cama
Funcionamiento
El módulo de pared NX0086A permite el control de hasta 4 funciones diferentes a través del pulsador de cama multifunción:
- Alarma: Contacto normalmente cerrado (NC) para señal de emergencia
- Control de iluminación 1: Contacto normalmente abierto (NO)
- Control de iluminación 2: Contacto normalmente abierto (NO)
- Botón auxiliar: Contacto normalmente abierto (NO) para funciones adicionales
- LED: Control de iluminación del pulsador con señales L+ y L-
Cableado
El cableado debe realizarse con el sistema desconectado de la alimentación eléctrica:
- Alarma: Se cablea entre las bornas C y NC de la entrada del sistema
- Iluminación: Se conectan a telerruptores NX0033 o similares
- LED: Se conecta a una señal configurada como salida para control de iluminación
- Botón auxiliar: Se puede utilizar para funciones adicionales
- Conexión en paralelo: Posibilidad de conectar múltiples pulsadores para control de la misma luz
Seguridad
- Conector mini-jack que se suelta ante tensión excesiva, evitando daños por tirones
- Contactos secos (libres de potencial) para garantizar seguridad eléctrica
- No se deben utilizar voltajes peligrosos en el módulo de pared ni en el cable del pulsador
- Se debe respetar la polaridad correcta en la conexión de señales
Instalación
- Montaje en caja de empotrar estándar
- Recomendado instalar junto al cabecero, por encima de la altura de la mesilla
- Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica
- Se pueden cablear varios contactos normalmente cerrados en serie sobre la misma entrada
- Las señales de iluminación (L1, L2) pueden cablearse en paralelo para control desde múltiples puntos
