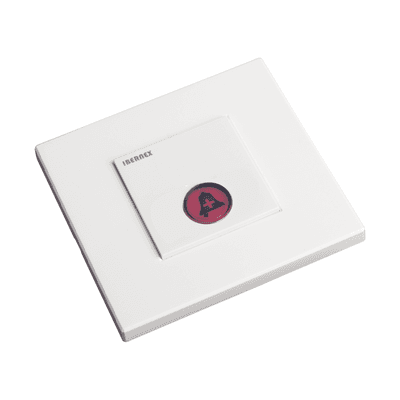

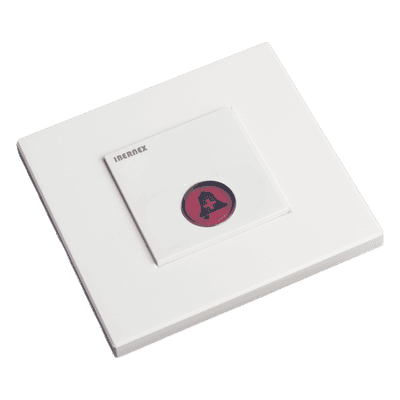

Botón de Llamada Iluminado con Lector RFID 125 KHz, BUS RS485, Compatible con NX0019/B, NX0015 Y NX1021
Características
- Botón retroiluminado con color específico según modelo
- Lector RFID 125 kHz integrado con alcance 4-6 cm
- Señalización acústica y visual para notificación de estados
- Comunicación mediante bus RS485 para integración en sistemas
- Alimentación 12Vdc con rango operativo 9-15Vdc
- Diseño compacto 44x44x46 mm para montaje empotrado
- ver más
Modelo: NX0397/R
Marca: IBERNEX
Q 2,934.61
Precio sujeto a cambios.
Descargas
Descripción
El módulo NX0397R/G/B posee un botón y un lector RFID integrado. El modelo NX0397R proporciona un botón rojo para generar alarmas, el modelo NX0397G proporciona un botón verde para identificar la presencia de personal sanitario y atender alarmas y el modelo NX0397B proporciona un botón azul para generar alarmas médicas y registrar la presencia de personal médico.
El sistema notifica los distintos estados mediante la iluminación de cada botón y con las señales acústicas generadas con el zumbador interno. El nivel de iluminación del botón rojo del NX0397R es regulable, permitiendo una iluminación tenue en estado de reposo para facilitar la localización del botón en la oscuridad.
Características Principales
- Botón con retro-iluminación
- Señalización acústica para notificación de estados
- Lector RFID 125kHz
- Alcance de lectura entre 4 y 6 cm
- Alimentación 12Vdc
- Comunicación bus RS485
- Montaje empotrado
Especificaciones Técnicas
Funcionamiento
El módulo NX0397/R/G/B se controla a través del bus RS485, recibiendo y enviando los comandos necesarios para su funcionamiento. Cada unidad tiene grabado un número de serie único, que le permite identificarse dentro del sistema.
El lector RFID permanece siempre activo, notificando a través del bus el código de las tarjetas RFID leídas. La lectura de una tarjeta dura como máximo 180ms. Si la misma tarjeta permanece dentro del rango del lector, éste repite la notificación de lectura cada 3 segundos.
El estado de pulsación de los botones se notifica a través del bus RS485. La iluminación de los botones y la notificación acústica se controlan mediante mensajes recibidos a través del bus RS485 en función de la aplicación.
El módulo también utiliza la iluminación de los botones para indicar algunos estados especiales:
- Parpadeo muy rápido durante 2s: Reset
- Parpadeo lento cada 2s: Inicializado pero no comunica con controlador
- Iluminación apagada: Reposo
- Parpadeo rápido cada 200ms: Se ha perdido la comunicación con el controlador
- 2 destellos verdes muy rápidos: Lectura RFID
- Rojo encendido fijo: Actualización de firmware
Instalación y Cableado
El modelo NX0397/R/G/B se monta en caja de empotrar. Incluye bastidor metálico. Compatible con marco NX9003 y, mediante adaptadores, con varias series de material eléctrico de distintos fabricantes.
El alcance de lectura RFID puede variar con factores externos (interferencias, elementos metálicos cercanos...). Se recomienda instalar, dentro de lo posible, alejado de otros lectores RFID. La zona de lectura RFID se encuentra en la zona superior derecha del frontal del módulo.
La conexión a alimentación y al bus RS485 se realiza mediante 4 bornas en la parte trasera:
- 12V: Blanco-naranja - Positivo de la alimentación
- A: Marrón - Comunicación de datos
- B: Blanco-marrón - Comunicación de datos
- GND: Naranja - Negativo de la alimentación y referencia de comunicación de datos
El módulo se alimenta a través de las señales 12V y GND. Si se utiliza la alimentación del bus se deben utilizar los cables blanco-naranja y naranja, respectivamente. Se pueden utilizar estas mismas bornas para conectar la fuente de alimentación del bus. La comunicación RS485 utiliza las señales A, B y GND.
Para más información, consulte la nota de aplicación sobre bus RS485. Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica.
