Modelo: OSYSU2
Marca: POTTER

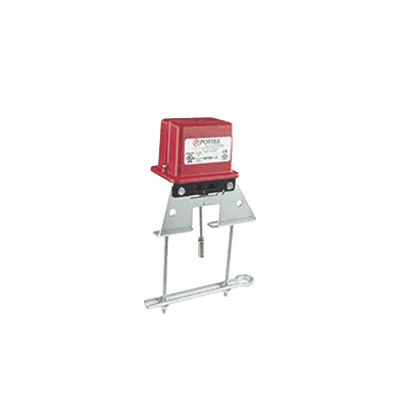

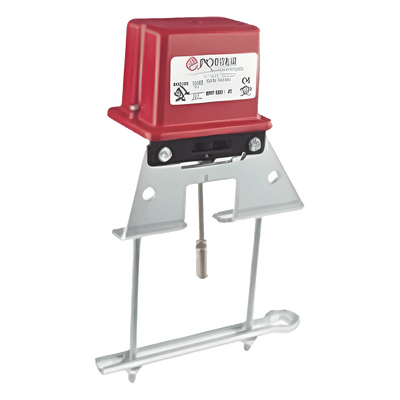

El OSYSU se utiliza para monitorear la posición abierta de un OS&Y (tornillo exterior y yugo) válvula de compuerta tipo. Este dispositivo está disponible en dos modelos; el OSYSU-1, que contiene un conjunto de SPDT (Formulario C) contactos y el OSYSU-2, que contiene dos juegos de SPDT (Forma C) contactos. Estos interruptores se montan cómodamente en la mayoría de las válvulas OS&Y con tamaños de 2” a 12” (50 mm a 300 mm). ellos montarán en algunas válvulas tan pequeñas como ½” (12,5 mm). La cubierta se mantiene en su lugar mediante dos tornillos resistentes a manipulaciones que requieren una herramienta especial para quitar. La herramienta se suministra con cada dispositivo.
Monitoreo de posición de válvulas OS&Y tipo compuerta en sistemas de protección contra incendios, control de procesos industriales y aplicaciones donde se requiere supervisión del estado de válvulas críticas.
Compatible con la mayoría de válvulas OS&Y desde ½' (12,5 mm) hasta 12' (300 mm). Diseñado para integración en sistemas de alarma y control existentes.
El OSYSU es un interruptor de 3 posiciones. La posición central es la posición normal de instalación. Normal es cuando el interruptor está instalado en la válvula OS&Y, la válvula está completamente abierta y la varilla de disparo del OSYSU está en la ranura del vástago de la válvula. Cerrar la válvula hace que la varilla de disparo salga de la ranura y activa los interruptores. Retirar el OSYSU de la válvula hace que el resorte tire de la varilla de disparo en la otra dirección y activa los interruptores.
Hay 3 indicadores visuales para determinar el estado de los interruptores: 1) El botón del actuador de los micro interruptores está en la sección elevada del actuador del interruptor; 2) La varilla de disparo es perpendicular a la base y alineada con la marca de alineación en el soporte de montaje; 3) El indicador visual blanco es visible a través de la ventana en la parte posterior del actuador del interruptor.
Incluye herramienta especial para remoción de tornillos resistentes a manipulaciones. La varilla de disparo ajustable permite calibración precisa según las dimensiones específicas de la válvula. El montaje moleteado proporciona estabilidad durante la instalación y operación.
Torques de instalación: Tornillo de bloqueo de varilla: mínimo 5 in-lbs; Tornillos de ajuste del soporte: mínimo 20 in-lbs; Tornillos de cubierta: mínimo 15 in-lbs para sellar adecuadamente el gabinete.
Prueba de funcionamiento: El OSYSU debe operar dentro de las primeras dos revoluciones del volante al girar hacia la posición cerrada. Cerrar completamente la válvula y asegurar que el OSYSU no se restaure. Abrir completamente la válvula y asegurar que el OSYSU se restaure a normal solo cuando la válvula esté completamente abierta.
