Interruptor Doble de Supervisión de la Válvula de Control Tipo Compuerta Resistente a la Corrosión

Especificaciones

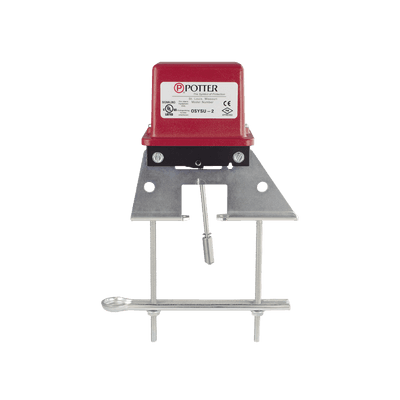

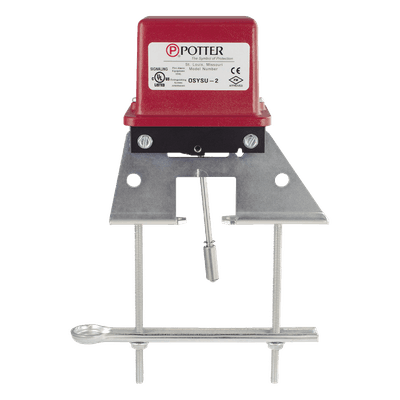

El modelo OSYSU-2 CRH es un interruptor resistente a la intemperie y a manipulaciones para monitorear la posición abierta de válvulas de control tipo OS&Y (Outside Screw and Yoke) en sistemas de rociadores contra incendios. Dos contactos SPDT (formulario C) se proporcionan y funcionarán cuando la posición de la válvula sea alterada desde un estado abierto.

La unidad se monta en válvulas OS&Y que van desde 2' hasta 12' (50mm a 300mm), y en algunas válvulas tan pequeñas como ½' (12,5mm). El dispositivo se activa mediante el montaje del poste indicador o del mecanismo de operación de la válvula, accionando interruptores cuando la válvula está completamente abierta.

La unidad debe instalarse en un lugar accesible para realizar el mantenimiento. La cubierta se mantiene en su lugar mediante dos tornillos resistentes a manipulaciones que requieren una herramienta especial para quitar. La herramienta se suministra con cada dispositivo.

Especificaciones técnicas

Protección ambiental

NEMA 4X* (IP 65) y 6P (IP 67)
*El gabinete es 4X. Para protección adicional contra la corrosión de accesorios de montaje, use el modelo OSYSU-2 CRH
Rango de temperatura de funcionamiento: -40ºF a 140ºF (-40ºC a 60ºC)
Uso interior o exterior (para ubicaciones peligrosas, consulte el boletín OSYSU-EX 5400705)
Todas las partes tienen acabados resistentes a la corrosión

Características funcionales

Indicadores visuales de interruptor (3 indicadores visuales para determinar el estado)
Dos entradas de conductos (2 knockouts para conducto de 1/2')
Varilla de disparo de longitud ajustable con tornillo de bloqueo
Admite cables de hasta 12 AWG
Interruptor de 3 posiciones detecta manipulación y cierre de válvula
Bracket de montaje estriado para evitar deslizamiento
Característica de ajuste fino para instalación rápida y fácil
Peso: 1.6 lbs (0,73 kg)

Especificaciones eléctricas

Dos contactos SPDT (formulario C) - modelo OSYSU-2
Ratings de contacto: 10.0 Amps a 125/250 VAC
2.0 Amps a 30VDC Resistivo
10 mAmps mínimo a 24 VDC
Cumple con RoHS
Interruptor de manipulación de cubierta opcional disponible

Aplicaciones de instalación

Diseñado para sistemas de rociadores contra incendios con válvulas de control tipo OS&Y (Outside Screw and Yoke), incluyendo:

Válvulas de poste indicador de pared
Válvulas de poste indicador de jardín
Válvulas de mariposa

El dispositivo proporciona supervisión de posición para validar el estado abierto de las válvulas de control en sistemas de protección contra incendios. Cumple con NFPA 13, 13D, 13R, 72.

Teoría de operación: El OSYSU es un interruptor de 3 posiciones. La posición central es la posición normal de instalación. Normal es cuando el interruptor está instalado en la válvula OS&Y, la válvula está completamente abierta y la varilla de disparo del OSYSU está en la ranura del vástago de la válvula.

Consideraciones de montaje

Montaje en válvulas OS&Y de 2' a 12' (50mm a 300mm), algunas hasta ½' (12,5mm)
Activación mediante mecanismo de poste indicador o válvula de mariposa
Instalación en ubicación accesible para mantenimiento
Cubierta asegurada con tornillos resistentes a manipulaciones (15 in-lbs mínimo)
Herramienta especial incluida para mantenimiento
Tornillo de bloqueo de varilla: 5 in-lbs mínimo
Tornillos de ajuste: 20 in-lbs mínimo
El interruptor debe operar dentro de las primeras dos revoluciones del volante hacia la posición cerrada

Procedimientos de instalación

Instalación en válvulas pequeñas (½' a 2½')

Remover anillo 'E' y rodillo de la varilla de disparo
Con válvula completamente abierta, ubicar OSYSU a través del yugo
Ajustar longitud de varilla con tornillo de bloqueo
Marcar vástago de válvula en centro de varilla de disparo
Crear ranura de 1/8' mínimo de profundidad con lima de 3/16' o 1/4'
Montar OSYSU en yugo con varilla centrada en ranura
Ajuste final usando característica de ajuste fino

Instalación en válvulas grandes (3' a 12')

Con válvula completamente abierta, ubicar OSYSU a través del yugo
Montar OSYSU con pernos de carro y barra de sujeción
Ajustar longitud de varilla con tornillo de bloqueo
Marcar vástago de válvula en centro de varilla de disparo
Crear ranura de 1/8' mínimo de profundidad con lima de 3/8' o ½'
Montar OSYSU en yugo con varilla centrada en ranura
Ajuste final usando característica de ajuste fino

Precaución crítica: Cerrar la válvula completamente para determinar que los hilos del vástago no activen el interruptor. La activación del interruptor por los hilos del vástago podría resultar en una indicación falsa de válvula abierta.

Pruebas: La operación del OSYSU y su sistema de monitoreo asociado debe inspeccionarse, probarse y mantenerse de acuerdo con todos los códigos y estándares aplicables. Se recomienda prueba trimestral o más frecuente.
