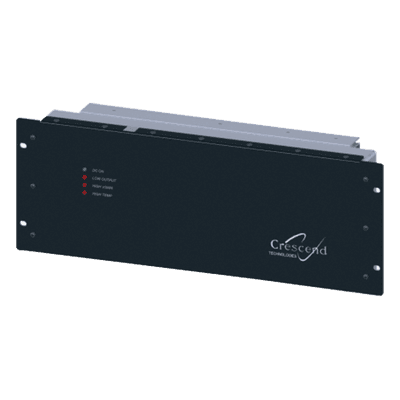

Amplificador Ciclo Continuo, 403-450 MHz, Entrada 2-5W /Salida 100W, 26A, 13.8 Vcc, N Hembras.

Especificaciones Técnicas

• Rango de Frecuencia: 403-450 MHz (UL)
• Voltaje de Operación: +13.8 VDC
• Consumo de Corriente: 26 Amperes (Máximo)
• Ciclo de Servicio: 100%
• Potencia de Entrada: 2-5 Watt
• Potencia de Salida: 100 Watt, ajustado en fábrica
• Espurios y Armónicos: Cumple con requerimientos de FCC
• Impedancia Entrada / Salida: 50 ohm (Nominal)
• Tolerancia a Carga del VSWR: Protección VSWR
• Alarma: Terminal de alarma sumaria (Summary Alarm Pin)

Características del Sistema

• Indicadores LED: Encendido CD, Salida Baja, Alto VSWR y Temperatura
• Alarma: Terminal para Estado de Alarma
• Conectores de Entrada y Salida: Tipo N Hembras
• Método de Enfriamiento: Ventilador de aire forzado sobre el disipador
• Rango de Temperatura de Operación: -30°C a +60°C
• Temperatura de Almacenado y Transporte: -40°C a +70°C
• Humedad: 80% a +40°C (sin condensación)
• Altitud: 10,000 pies máximo (3,048 metros)
• Dimensiones: 7.0' alto (montaje vertical), 19.0' ancho (montaje horizontal), 6.0' profundidad
• Peso: 10 libras nominal (4.5 kg aproximadamente)

Amplificador de ciclo continuo diseñado para aplicaciones profesionales en banda UHF. Incluye protección VSWR y sistema de monitoreo mediante indicadores LED para estado de operación, temperatura y condiciones de carga.

Sistema de enfriamiento por ventilación forzada garantiza operación estable en condiciones ambientales exigentes. Compatible con estándares FCC para emisiones espurias y armónicas.

El modelo P102UL1C5001 está configurado para entrada de 2-5W con salida de 100W. Diseñado para montaje en rack de 19' con dimensiones estándar de 7' de altura (1U) y 6' de profundidad. Incluye terminal de alarma sumaria para integración con sistemas de monitoreo remoto.

Disponible con opciones de bypass y conmutador T/R para aplicaciones de repetidor. Requiere fuente de alimentación de 13.8VDC capaz de suministrar 26A continuos para operación a plena potencia.
