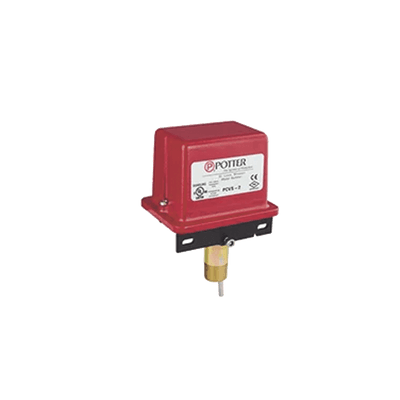

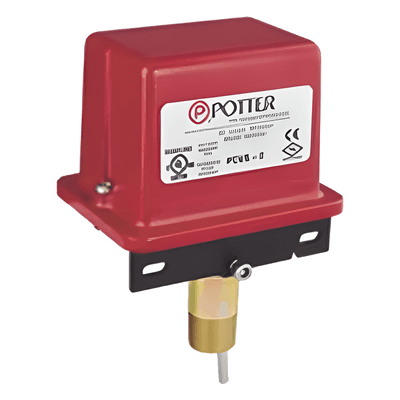

Interruptor de Supervisión de la Válvula de Control Tipo Mariposa Para Exterior de 1/2" | DPDT

Interruptor de Supervisión de la Válvula de Control Tipo Mariposa Para Exterior de 1/2" | DPDT
Interruptor de Supervisión de la Válvula de Control Tipo Mariposa Para Exterior de 1/2" | DPDTInterruptor de Supervisión de la Válvula de Control Tipo Mariposa Para Exterior de 1/2" | DPDT

Características

  • Resistente a intemperie y manipulaciones, NEMA 4X, IP 67
  • Incluye contactos SPDT para monitoreo efectivo
  • Montaje en orificio roscado NPT de 1/2 pulgadas
  • Activación mediante indicador de válvula
  • Instalación accesible para mantenimiento eficiente
  • ver más

Modelo: PCVS2

Marca: POTTER

Q 2,193.14

Precio sujeto a cambios.
Solicitar cotización
POTTER

Descargas

5401526_PCVS

Especificaciones

El modelo PCVS es un interruptor resistente a la intemperie y a manipulaciones para monitorear la posición abierta de las válvulas de control de rociadores contra incendios de indicadores de poste de pared y jardín y tipos de mariposa. Dos SPDT (formulario C) se proporcionan contactos que funcionarán cuando la posición de la válvula sea alterado desde un estado abierto.
La unidad se monta en un orificio roscado NPT de 1/2” en el poste indicador o carcasa de la válvula de mariposa. El dispositivo se activa mediante el indicador.
montaje del poste indicador o del mecanismo de operación de la válvula de mariposa, accionando interruptores cuando la válvula está completamente abierta. La unidad debe instalarse en un lugar accesible para realizar el mantenimiento. La cubierta se mantiene en su lugar mediante dos tornillos resistentes a manipulaciones que requieren una herramienta especial para quitar. La herramienta se suministra con cada dispositivo.

Especificaciones

Características Técnicas
  • NEMA 4X* (IP 65) y 6P (IP 67)
  • *El gabinete es 4X. Para una protección adicional contra la corrosión de accesorios de montaje, use el modelo PCVS-2 CRH
  • Rango de temperatura de funcionamiento de -40º a 140º (-40ºC a 60ºC)
  • Indicadores visuales de interruptor
  • Dos entradas de conductos
  • Varilla de disparo de longitud ajustable
  • Admite cables de hasta 12 AWG
  • El interruptor detecta manipulación y cierre de válvula
  • Cumple con RoHS
  • Dos contactos SPDT
Especificaciones Eléctricas y Mecánicas
  • PCVS-2: Dos conjuntos de contactos SPDT (Formulario C)
  • Ratings de contacto: 10.0 Amps a 125/250 VAC
  • Ratings de contacto: 2.0 Amps a 30VDC Resistivo
  • Testing: 10 mAmps mínimo a 24 VDC
  • Peso: 1.0 lbs (0,45 kg)
  • Cubierta: Fundición a presión, Acabado: Recubrimiento en polvo rojo
  • Base del gabinete: Fundición a presión, Acabado: Recubrimiento en polvo negro
  • Todas las partes tienen acabados resistentes a la corrosión
  • Tornillos resistentes a manipulaciones en la cubierta
  • Interruptor de manipulación de cubierta opcional disponible
  • Dos knockouts para conducto de 1/2' proporcionados
  • Uso en interiores o exteriores (ver boletín PIVSU-EX 5400694 para ubicaciones peligrosas)
  • Uso de servicio: NFPA 13, 13D, 13R, 72

Información de Instalación y Operación

  • El PCVS debe operar durante las primeras dos revoluciones del mecanismo de operación de la válvula o durante 1/5 de la distancia de recorrido del aparato de control de la válvula desde su condición normal
  • Debe haber un mínimo de sobretranslación de 1/2 revolución del mango/rueda de mano después de que los interruptores se activen
  • Torque de instalación: Tornillo de bloqueo de varilla de disparo a 5 in-lbs mínimo
  • Torque de instalación: Tornillos de cubierta a 15 in-lbs mínimo para sellar adecuadamente el gabinete
  • La varilla de disparo tiene una sección de ruptura de 1 pulgada de largo que puede eliminarse si la longitud es excesiva
  • Instalaciones alternativas disponibles para ventanas de vivienda y arreglos de capucha móvil
  • Kits de instalación disponibles para válvulas de mariposa Pratt y válvulas indicadoras de poste PIVA
  • Aplicaciones sujetas a la aprobación de la autoridad con jurisdicción
