Kit Solar de 35 W con PoE 802.3af y PoE Pasivo 24 Vcc para una Cámara IP y un Radio Ubiquiti airMAX o Cambium ePMP.

Kit Solar de 35 W con PoE 802.3af y PoE Pasivo 24 Vcc para una Cámara IP y un Radio Ubiquiti airMAX o Cambium ePMP.
Kit Solar de 35 W con PoE 802.3af y PoE Pasivo 24 Vcc para una Cámara IP y un Radio Ubiquiti airMAX o Cambium ePMP.

Características

  • Salida: PoE Pasivo 24 Vcd (Terminales 4, 5+; 7, 8 Retorno) para un Enlace.
  • Salida: PoE 802.3af/at para una Cámara IP.
  • Autonomía: 60 h.
  • Alimentación Máxima: Cámara 14 W. Radio 10 W.
  • .
  • ver más

Modelo: PL1224GRC

Marca: SYSCOM

Q 28,929.72

Precio sujeto a cambios.
Solicitar cotización
SYSCOM

Descargas

Alimentación para un radio de enlace inalámbirco:

-Radio de hasta 10 W.

Lista de compatibilidad Ubiquiti Networks:

LOCOM2.
LOCOM5.
ROCKETM2ROCKETM5R5AC-Lite

Lista de compatibilidad Cambium Networks:

EPMP-5CEPMP-5I.

Pinout de cable para alimentar equipos Cambium Networks:
- Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).

Alimentación para una cámara IP:

-Cámara IP de hasta 14 W de consumo.

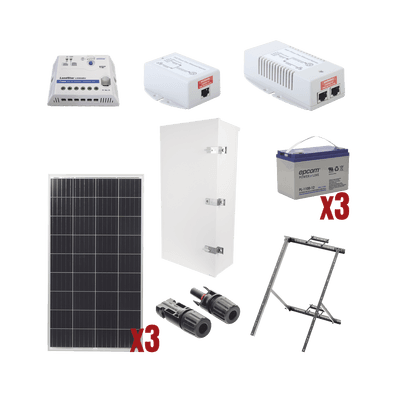

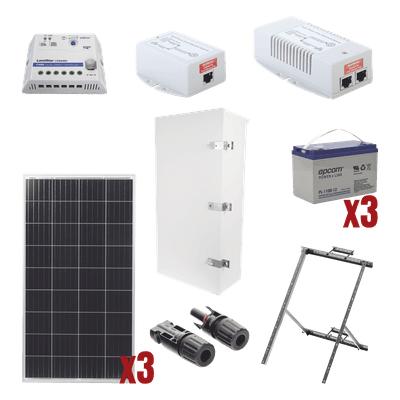

Lista de componentes incluidos en el kit:

2 x PRO15012     -Módulo fotovoltaico de 150 W, 12 Vcc.
1 x LS3024EU        -Controlador de carga 30 A, 12 Vcc.
3 x PL110D12      -Acumulador AGM VRLA 12 Vcc, 100 Ah.
1 x TP-1224G           -Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.
1 x TP-1248GDHP   -Convertidor CD  Ent: 10-15 Vcc, Sal: POE 802.3af/at.
1 x SS-PBL-V5         -Montaje para poste/torre para paneles solares.
1 x EI-PCB-04-11-03-W3S    -Gabinete de lámina galvanizada para baterías.

1 x PROSECB-02               -Conector doble MC-4.
1 x EPL01          -Conector sencillo MC-4.

No incluye el EI-PCB-40M-R2 montaje de gabinete para poste.

 Diagrama de instalación:

La proteccion LA302DC y uso de tierra fisica no las incluye el KIT pero son altamente recomendaos.

Se recomienda el uso de cable especializado y distancias previstas a continuación:

Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado



Cantidad

Modelo

Función del cable en este KIT

1

CBL-MC4-15R

Cable fotovoltaico, Punta Positiva del conector PROSECB02 al positivo del controlador

1

CBL-MC4-15BLK

Cable fotovoltaico, Punta negativa del conector PROSECB02 al negativo del controlador

1

CBL-8AWG-3BLK

Negativo de baterías del controlador al negativo de la primer batería

1

CBL-8AWG-3R

Positivo de baterías del controlador al positivo de la tercer  batería

2

CBL-8AWG-3R

Del positivo de carga del controlador a la entrada positiva del convertidor POE respectivamente, Puede cortar el cable para una instalación mas limpia.

2

CBL-8AWG-3BLK

Del negativo de carga del controlador a la entrada negativa del  convertidor POE respectivamente, Puede cortar el cable para una instalación mas limpia.

1

CBL-AWG2-1R



Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería otro cable del positivo de la segunda batería al positivo de la tercer batería

1

CBL-AWG2-1B



Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería otro cable del negativo de la segunda batería a la negativa de la tercer batería.
