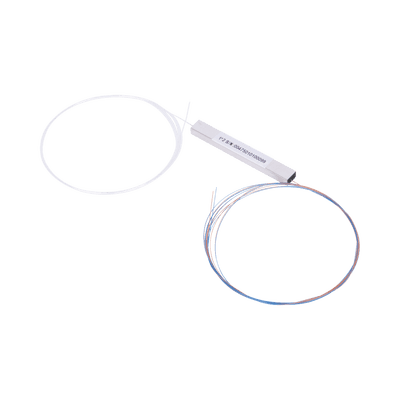

Splitter (Divisor Óptico) tipo PLC, de 1x2, balanceado (50/50) para fusión (sin conectores)

El Splitter óptico PLC es un componente importante en una red FTTx. Esta basado en la tecnología de ondas planar, proporcionando una solución de ahorro costo-beneficio y espacio en la red. El splitter PLC divide uniformemente una señal óptica de uno o dos puertos de entrada a varios puertos de salida. Puede trabajar en longitudes de onda desde 1260 hasta 1650nm. Posee un tamaño compacto y se puede instalar en sistemas bajo tierra, aéreos, postes, pedestales y en sistemas de bastidores.

El Splitter PLC de FiberHome adopta la tecnología patentada de baja pérdida. Cuenta con una pérdia de inserción baja, baja perdidad de polarización y alta uniformidad de puertos. Todos los productos cumplen plenamente con las normas Telcordia GR-1209 Y GR-1221 todos los materiales utilizados responden a la directiva RoHS. Los Splitters PLC se encuentran disponibles en una gran variedad de configuraciones, pre-terminados e cajas par entornos difíciles, en cajas cuadradas compactas, o tubos planos.

El PLC102S está diseñado específicamente para aplicaciones de fusión (fusion splice) con pigtails de tubo holgado (loose tube) sin conectores. Utiliza fibra óptica G.657A que ofrece un radio de curvatura reducido para instalaciones en espacios reducidos. La construcción robusta permite operación en condiciones ambientales exigentes con amplio rango de temperatura y humedad.

Especificaciones Técnicas

• Entrada: Pigtail Loose tube sin conector
• Salidas: Pigtail Loose tube sin conector
• Cumple con la norma G.657A de fibra óptica
• Divisor de 1x2
• Temperatura de Operación: -40 a 85ºC
• Humedad Relativa: 20~95 (%RH)
• Temperatura de Almacenamiento: -40 a 85ºC
• Longitud de fibra: 1.0 ± 0.1 metros
• Diámetro de la cubierta: 0.9 ± 0.1 mm
• Diámetro del recubrimiento: 250 ± 5 µm
• Diámetro del núcleo/cladding: 9/125 µm
• Compatibilidad con fibras estándar: G.652D

Propiedades Ópticas

• Longitudes de Onda de Operación: 1260 ~1650nm
• Máxima potencia de entrada: >300mW
• Directividad: >55dB
• WDL: <0.5dB
• PDL: <0.3dB
• Uniformidad: <0.8dB
• Perdida de Inserción: ≤4.1dB
• Perdida de Retorno: > 55dB
• Pérdida de inserción típica: 3.8dB
• Uniformidad típica: 0.4dB
• PDL típico: 0.1dB
• WDL típico: 0.2dB

Construcción y Certificaciones

• Cumple con Telcordia GR-1209-CORE y GR-1221-CORE
• Materiales RoHS compliant
• Diseño sin halógenos para seguridad en incendios
• Estructura de chip PLC con recubrimiento de sílice
• Protección contra humedad con gel de silicona
• Caja de acero inoxidable para protección mecánica
• Resistente a vibraciones y impactos
• Vida útil estimada: >20 años
