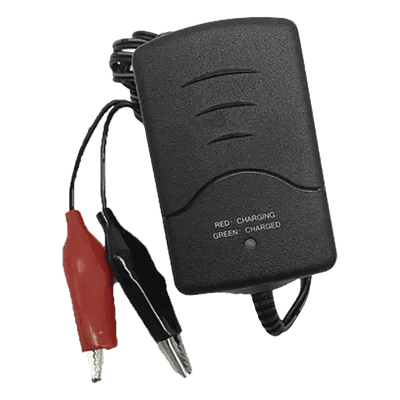

Cargadores serie ACX (VRLA) para baterías selladas de plomo ácido
La serie ACX de cargadores de baterías de ácido de plomo sellado (VRLA) son dispositivos de tipo de conmutación que funcionan sin el uso de transformadores. Los circuitos integrados controlan y regulan la corriente y el voltaje y cambian automáticamente del voltaje más alto del cargador rápido al voltaje de flotación más bajo cuando las baterías están muy cerca de cargarse por completo. Con voltaje de flotación, es seguro dejar la batería conectada al cargador indefinidamente, lo que hace que la carga de la batería sea prácticamente infalible.
El cargador de batería es ideal para aplicaciones cíclicas donde el tiempo de recarga es crítico y no se puede confiar en la terminación oportuna de la carga. Estos cargadores garantizan un rendimiento y una vida útil óptimos de la batería para las baterías Power Sonic.
El tiempo de recarga depende de la profundidad de la descarga anterior y de la corriente de salida del cargador. Para determinar el tiempo de recarga aproximado de una batería completamente descargada, divida los amperios por hora de la batería por la corriente nominal de salida del cargador. Luego, multiplique el número de horas resultante por un factor de 1,25 para compensar la disminución de la corriente de salida durante el ciclo de carga. Si la cantidad de amperios hora se conoce la descarga de la batería, utilícelo en lugar de la capacidad de la batería para hacer el cálculo.
Características Generales Serie ACX
- Regulación de voltaje y corriente basada en I.C diseñada para baterías SLA / VRLA
- Cargador de batería diseñado para baterías SLA/VRLA
- Rango de voltaje de entrada universal 100 - 240Vca
- Carga automática de doble velocidad con detección de corriente para un funcionamiento eficiente, sin preocupaciones y seguro
- Indicadores LED
- Conectores de pinza de cocodrilo con manguitos aislados
- Cumple con DOE, CE y FCC
- Aprobado por ETL
- Disponible con enchufes de entrada NEMA-A, CEE-C o BS-G
- Eficiencia energética del 68%
- Protección contra sobrecarga: 1A
- Protección contra cortocircuito: Sí
- Protección contra polaridad inversa en conectores: Sí
- Aprobado para transporte aéreo (D.O.T., I.A.T.A., F.A.A., C.A.B.)
- Certificación ISO9001:2015 - Sistemas de gestión de calidad
Especificaciones Técnicas
Parámetros Eléctricos
- Voltaje nominal: 12V
- Corriente de salida: 500 mA
- Tensión de salida flotante: 13.3V
- Carga rápida de voltaje de salida: 14.7V
- Rango de voltaje de entrada AC: 90-240Vca
- Frecuencia de entrada AC: 47-63Hz
- Corriente de entrada AC: 0.14A@115Vac / 0.1A@230Vac
- Potencia de entrada AC: 13W
- Corriente en estado estático AC: 50mA
- Rango de voltaje de salida: 10-15Vdc
- Potencia de salida: 7.5W
- Corriente de conmutación de luz: 125mA
Características Físicas
- Diseño del cargador: Enchufar
- Tipo del cargador: Doble tasa
- Dimensiones: 80 mm largo x 57 mm ancho x 50 mm altura
- Peso: 0.09kg
- Carcasa: Plástico
- Aplicación: Interior
- Montaje: Pared
Especificaciones de Seguridad
- Voltaje de resistencia (Hi-Pot): 3000Vac ≤ 10mA (60s)
- Resistencia de aislamiento: >100MΩ @500Vdc
- Estándar de seguridad: ETL/CE
- Cumplimiento: FCC
Condiciones Ambientales
- Temperatura de operación: 0°C - 40°C
- Temperatura de almacenamiento: -30°C - 85°C
Indicadores LED
- LED verde encendido: Sin carga o carga flotante
- LED rojo encendido: Carga rápida
Conectores por Número de Parte
| Número de Parte | Conector de Entrada | Conexión de Salida |
| PSC12500ACX-US | NEMA-A | Pinzas de cocodrilo |
| PSC12500ACX-EU | CEE-C | Pinzas de cocodrilo |
| PSC12500ACX-UK | BS-G | Pinzas de cocodrilo |
USE CON BATERÍA DE 12V, 2 a 5 AH
