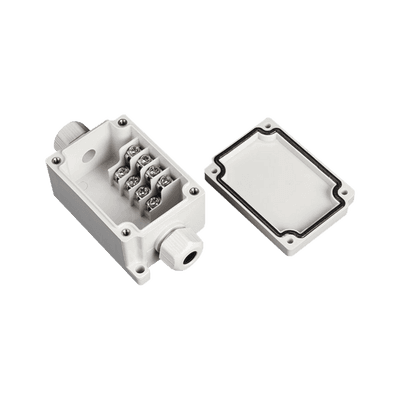

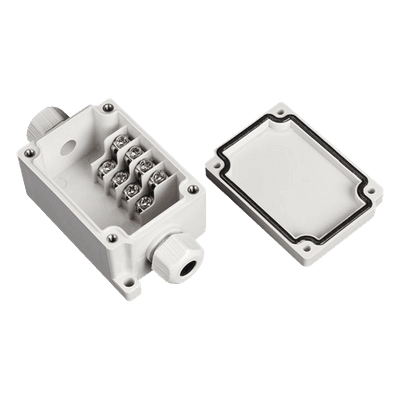

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.
Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.

Características

  • Material plástico de alta durabilidad y protección IP66
  • Tamaño compacto: 102 x 50 x 40 mm
  • Compatible con calibres 12-22 AWG
  • Rango operativo: -40 a +120 °C
  • Soporta corriente alterna 110 VCA 3 A máx
  • Conexión lateral para 4 líneas con doble tornillo
  • ver más

Modelo: PST-TJ-4P

Marca: PRECISION

Q 109.04

Precio sujeto a cambios.
Solicitar cotización
PRECISION

Descargas

Especificación TécnicaEtiqueta PST-TJ-4PGarantíaPST-TJ-4P

Equipos Relacionados

Fuente de Poder de 4 Salidas de 11 - 15 Vcc / 5 Amper / Voltaje de Entrada 110- 240 Vac / Fusible Termico PTC Integrado para Protección / Salida de Voltaje Inteligente hasta 3 Amper por Salida
EPCOM POWERLINEPS-12-DC-4C

Fuente de Poder de 4 Salidas de 11 - 15 Vcc / 5 Amper / Voltaje de Entrada 110- 240 Vac / Fusible Termico PTC Integrado para Protección / Salida de Voltaje Inteligente hasta 3 Amper por Salida

Q 192.97
Ver producto
Caja de conexión UTP Cat5e con Krone IDC
LINKEDPRO BY EPCOMLP-CB-31

Caja de conexión UTP Cat5e con Krone IDC

Q 48.29
Ver producto
Caja de Registro Universal, color blanco de PVC auto extinguible (7902-02001)
THORSMANTMK-S1

Caja de Registro Universal, color blanco de PVC auto extinguible (7902-02001)

Q 51.55
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-004

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada, 120x80x50 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-005

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada, 120x80x50 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 88.25
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 12 Entradas, Tapa Atornillada, 380x300x120 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-010

Caja Estanca de PVC Para Derivación y Conexión, 12 Entradas, Tapa Atornillada, 380x300x120 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 898.10
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa con Tornillo de 1/4" de Vuelta, 100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-024

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa con Tornillo de 1/4" de Vuelta, 100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77
Ver producto
Gabinete Plástico para Exterior (IP65) de 158 X 90 x 60 mm Cierre por Tornillos.
TXPROTXG-01-2

Gabinete Plástico para Exterior (IP65) de 158 X 90 x 60 mm Cierre por Tornillos.

Q 77.77
Ver producto
Gabinete Plástico para Exterior (IP65) de 115 x 88 x 55 mm Cierre por Tornillos.
TXPROTXG-01-14

Gabinete Plástico para Exterior (IP65) de 115 x 88 x 55 mm Cierre por Tornillos.

Q 75.95
Ver producto
Cajas de Interconexión con 6 Terminales. De 91 x 75 x 43 mm
PRECISIONPST-TJ6-PM

Cajas de Interconexión con 6 Terminales. De 91 x 75 x 43 mm

Q 126.24
Ver producto
Gabinete Plástico para Exterior (IP65) de 160 x 220 x 100 mm Cierre por Tornillos Metálicos. Tiene Orejas para instalación a muro.
TXPROTXG-01-551

Gabinete Plástico para Exterior (IP65) de 160 x 220 x 100 mm Cierre por Tornillos Metálicos. Tiene Orejas para instalación a muro.

Q 275.44
Ver producto
Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.
ANCLOG4A-404020-UL

Gabinete de Acero, Nema 4 -IP 66 de 40 x 40 x 20 cm con Platina y certificado UL.

Q 1,705.40
Ver producto

Especificaciones

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.

Características destacadas

  • Material plástico.
  • Tamaño: 102 x 50 x 40 mm
  • Recomendado para calibres 12-22 AWG
  • Grado de protección: IP66
  • Rango de temperatura de operación: -40°C a +120°C
  • Recomendado para uso con:
    • Corriente alterna 110 Vca máximo 3 Amp.
    • Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación
  1. Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
  2. Se debe garantizar que el sistema no esté energizado.
  3. Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
  4. Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
  5. Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
  6. Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
  7. Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas
  • Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
  • El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
  • Se recomienda el uso de cable multifilamento para esta aplicación.
