Características Principales

• Control de 4 zonas independientes
• Capacidad de conmutación: 16A por canal
• Tecnología Softswitch para vida útil extendida (1,000,000 ciclos)
• Entradas para sensores de ocupación, luz natural e infrarrojos
• Integración con sistema QS Link para control avanzado
• Configuración predeterminada sin necesidad de comisionamiento

Especificaciones Técnicas

• Tensión: 120–277 V~; 347 V~ (modelos 347)
• Corriente: 16A por canal
• Rango de temperatura: 0 ºC a 40 ºC
• Humedad: Menos del 90% sin condensación
• Protección: NEMA Type 1, IP20
• Montaje: Superficie

Compatibilidad

• Sensores de ocupación Lutron
• Sensores de luz natural Lutron
• Controladores inalámbricos Pico Wireless
• Sistema Quantum (consultar compatibilidad)
• GRAFIK Eye QS
• QSE-IO y QSE-CI-NWK-E

Aplicaciones

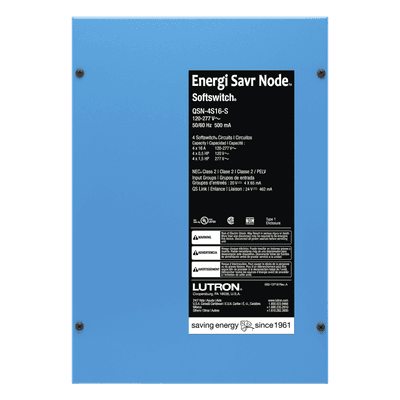

El panel de control QSN4S16S está diseñado para aplicaciones comerciales donde se requiere control avanzado de iluminación. Permite la integración de múltiples sensores y controles para automatización de iluminación basada en ocupación, luz natural e inputs manuales. Ideal para espacios con requisitos de eficiencia energética y control inteligente de luz.

Soporta hasta 16 sensores de ocupación (4 directos, 4 por QSM y 10 inalámbricos) y 4 sensores de luz natural (1 por zona). La tecnología Softswitch elimina el arco eléctrico en los contactos mecánicos, extendiendo la vida útil del relé a 1,000,000 ciclos.

Conexiones y Alimentación

• Alimentación: 120 V~, 220–240 V~, 277 V~, 347 V~ (modelos 347)
• Consumo: 0.5 A máximo
• Conexión de alimentación: 14 AWG a 12 AWG (2.5 mm² a 4.0 mm²)
• Conexión de carga: 14 AWG a 12 AWG (2.5 mm² a 4.0 mm²)
• Conexión 0–10V: 20 AWG a 12 AWG (0.5 mm² a 4.0 mm²)
• Conexión de grupos de entrada: 20 AWG a 12 AWG (0.5 mm² a 4.0 mm²)
• Conexión QS Link: 22 AWG a 12 AWG (0.5 mm² a 4.0 mm²)
• Conexión de contacto seco: 20 AWG a 12 AWG (0.5 mm² a 4.0 mm²)

Normas y Certificaciones

• UL Listed
• CSA
• NOM
• Sistemas de Calidad Lutron registrados bajo ISO 9001:2015
• Cumple con NEC 2014 300.22(C)(3) para espacios plenum
• Protección contra sobretensiones hasta 6,000 V~ y 3,000 A
