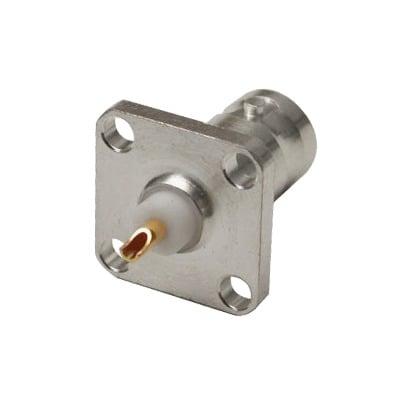

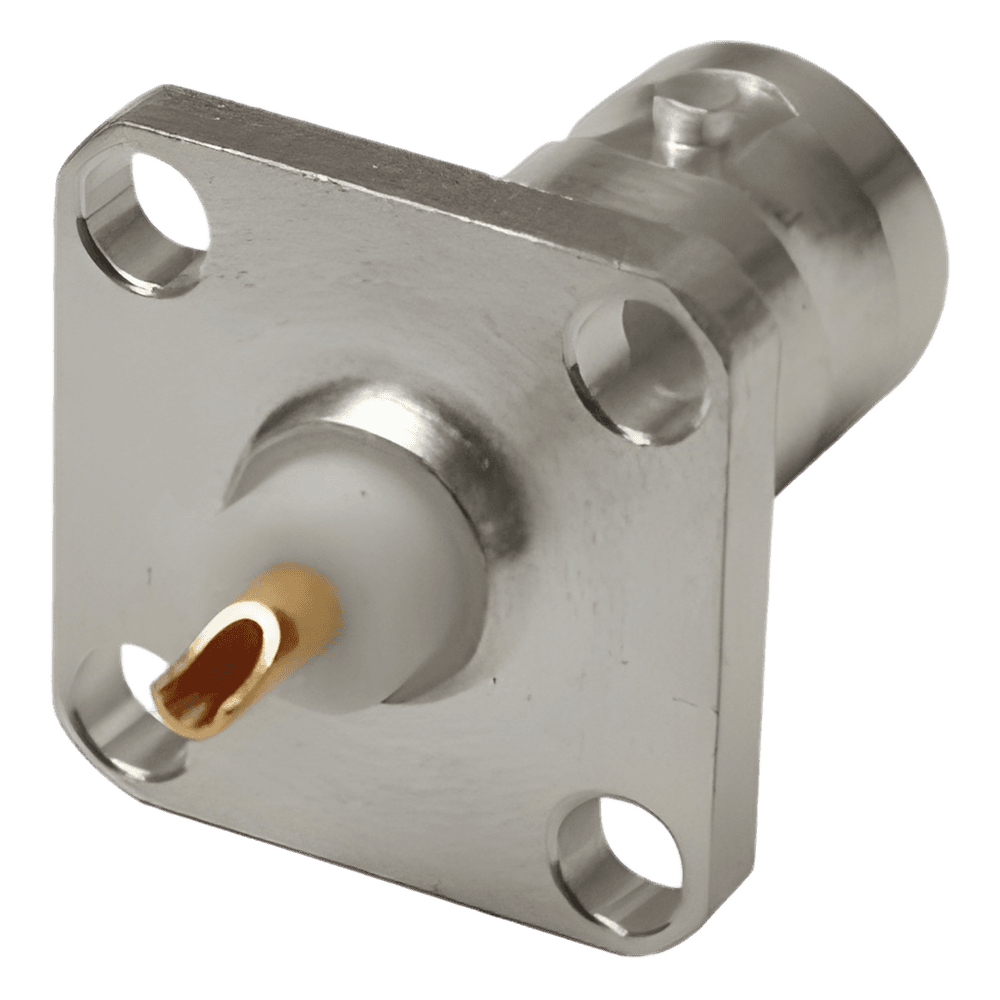

Conector BNC hembra, montaje en panel de 4 perforaciones a 13 mm

Conector BNC hembra, montaje en panel de 4 perforaciones a 13 mm

Características

  • Conector BNC hembra con impedancia de 50 ohmios
  • Montaje en panel con 4 perforaciones a 13 mm
  • Construcción en bronce niquelado con contacto central de oro
  • Aislante dieléctrico de Teflon para alta confiabilidad
  • Diseño soldable para conexiones PCB o panel mount
  • Compatible con estándar BNC 50 ohmios y UG-290A/U
  • ver más

Modelo: RFB-1115

Marca: RF INDUSTRIES,LTD

Q 69.08

Precio sujeto a cambios.
Solicitar cotización
RF INDUSTRIES,LTD

Descargas

Catalog-Connector-BNC-10RFB-1115_Dibujo_Tecnico

Equipos Relacionados

Conector N Macho para Cables con Conductor Central de AWG-11 ó 13, Tipo RG-8/U (BELDEN 8237), RG-213/U (8267), RG-214 (8268).
RF INDUSTRIES,LTDRFN-1002-1S

Conector N Macho para Cables con Conductor Central de AWG-11 ó 13, Tipo RG-8/U (BELDEN 8237), RG-213/U (8267), RG-214 (8268).

Q 187.54
Ver producto
Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.
RF INDUSTRIES,LTDRFN-1035-1

Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.

Q 167.64
Ver producto
Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)
RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 71.08
Ver producto
Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.
RF INDUSTRIES,LTDRFU-505

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

Q 73.60
Ver producto
Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.
RF INDUSTRIES,LTDRFU-530

Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.

Q 55.52
Ver producto
Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.
RF INDUSTRIES,LTDRFU-600-1

Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.

Q 43.40
Ver producto
Conector BNC Macho Inverso, de anillo plegable para cables RG-58/U, RG-142/U.
RF INDUSTRIES,LTDRP-1106-C

Conector BNC Macho Inverso, de anillo plegable para cables RG-58/U, RG-142/U.

Q 49.56
Ver producto
Adaptador en Linea de Conector SMA Macho a N Hembra, Niquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3452

Adaptador en Linea de Conector SMA Macho a N Hembra, Niquel/ Oro/ Teflón.

Q 88.80
Ver producto
Conector SMA Macho de Anillo Plegable para Cables LMR-240, RG-8/X, 9258, Niquel/Oro/Teflón.
RF INDUSTRIES,LTDRSA-3000-X

Conector SMA Macho de Anillo Plegable para Cables LMR-240, RG-8/X, 9258, Niquel/Oro/Teflón.

Q 86.99
Ver producto
Adaptador Tipo Barril para 75 Ohm, de Conector BNC Hembra a BNC Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFB-1734

Adaptador Tipo Barril para 75 Ohm, de Conector BNC Hembra a BNC Hembra, Níquel/ Oro/ Teflón.

Q 82.82
Ver producto
Fuente de Poder Profesional de 12 Vcc @ 20 A / Soporta 18 Cámaras / Capacidad de Batería de Respaldo (No Incluida) / Voltaje de Entrada de 96-264 Vca
EPCOM POWERLINEPLK12DC20ABK

Fuente de Poder Profesional de 12 Vcc @ 20 A / Soporta 18 Cámaras / Capacidad de Batería de Respaldo (No Incluida) / Voltaje de Entrada de 96-264 Vca

Q 1,463.78
Ver producto
Adaptador en Línea, de Conector SMA Macho Inverso a N Macho, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRP-3453

Adaptador en Línea, de Conector SMA Macho Inverso a N Macho, Níquel/ Oro/ Teflón.

Q 118.09
Ver producto

Especificaciones

Características Generales

  • Tipo de Conector: BNC Hembra
  • Modo de Ensamble: Soldable
  • Estilo de Montaje: Panel, 4 Perforaciones a 13 mm (UG-290A/U)
  • Impedancia: 50 Ohmios

Materiales

  • Cuerpo: Bronce Niquelado
  • Contacto Central: Oro
  • Aislante Dieléctrico: Teflón

Identificación

  • Referencia: RFB-1115
  • Figura: 34
  • Tipo de Paquete: N
  • Reemplazo: UG-290A/U
Estilo de Montaje
  • Panel de montaje
  • 4 perforaciones a 13 mm
  • Flange tipo UG-290A/U
Compatibilidad
  • Diseñado para aplicaciones de panel
  • Compatible con estándares BNC 50 Ohm
Opciones de Montaje
  • 4 perforaciones de montaje
  • Centro de montaje a 13 mm

Notas de Aplicación

Este conector BNC hembra está diseñado específicamente para montaje en panel con 4 perforaciones a 13 mm, siguiendo el estándar UG-290A/U. Su construcción de bronce niquelado con contacto central de oro y aislante de teflón lo hace adecuado para aplicaciones de RF donde se requiere alta confiabilidad y durabilidad.

La configuración de montaje permite una instalación segura en paneles, con un diseño que facilita el ensamble soldable para conexiones PCB o panel mount según sea necesario.
