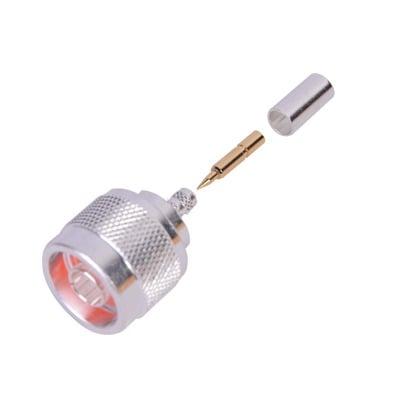

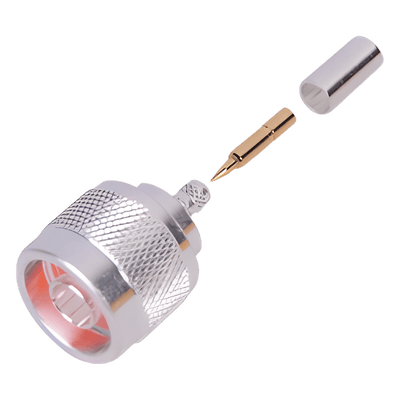

Conector RF N Macho / Anillo Plegable / 50 Ω / 0-11 GHz / Para Cable RG-58/U
Características
- Acoplamiento roscado 5/8-24 conforme MIL-STD-348 para conexión segura en entornos críticos
- Contacto central chapado en oro para baja pérdida de inserción y alta durabilidad
- Aislante dieléctrico en PTFE (Teflón) para estabilidad dieléctrica a alta frecuencia
- Cuerpo de bronce niquelado con resistencia a la corrosión en instalaciones exteriores
- Compatibilidad multicable: RG-58/U, RG-58A, RG-58C, RG-142, RG-142A/U y LP-195
- Ensamble por abrazadera, soldadura o prensado según requerimiento de instalación
- ver más
Modelo: RFN-1005-3C
Marca: RF INDUSTRIES,LTD
Q 129.30
Precio sujeto a cambios.
Equipos Relacionados
Conector coaxial tipo N macho diseñado para aplicaciones de radiofrecuencia en el rango de 0 a 11 GHz con impedancia característica de 50 Ω. Construido con cuerpo de bronce niquelado y contacto central chapado en oro, garantiza baja atenuación de señal y resistencia a la oxidación en condiciones ambientales adversas. El sistema de anillo plegable permite un ensamble preciso sobre cables de diámetro compatible con serie RG-58, asegurando estabilidad mecánica y eléctrica. El dieléctrico en PTFE (Teflón) mantiene constantes las propiedades eléctricas a través del ancho de banda operativo. Cumple con el estándar de interfaz MIL-STD-348, sección 304, para aplicaciones profesionales en telecomunicaciones, instrumentación de prueba y sistemas de radiocomunicación.
Características Generales
- • Conector N macho para cable RG-58/U y derivados compatibles
- • Ensamble con anillo plegable para fijación mecánica precisa
- • Cuerpo de bronce con acabado niquelado (plateado)
- • Contacto central chapado en oro para óptima conductividad
- • Aislante dieléctrico fabricado en PTFE (Teflón)
- • Impedancia 50 Ω, rango de frecuencia DC a 11 GHz
- • Tensión de trabajo: 1,000 VRMS (dependiente del cable)
- • Tipo de acoplamiento: rosca 5/8-24
- • Estándar de interfaz: MIL-STD-348, sección 304
- • Métodos de cableado: abrazadera, soldadura y prensado
Desempeño Eléctrico
- Impedancia: 50 Ω
- Rango de frecuencia: 0 - 11 GHz
- Tensión de trabajo: 1,000 VRMS (dependiente del cable)
Especificaciones Mecánicas
- Tipo de acoplamiento: Rosca 5/8 - 24
- Estándar de interfaz: MIL-STD-348, sección 304
- Método de cableado: Abrazadera, soldadura y prensado
- Acabado del cuerpo: Plateado (Ni - níquel)
- Material dieléctrico: PTFE (Teflón)
Compatibilidad de Cable
- RG-58/U
- LP-195
- RG-58A
- RG-58C
- RG-142
- RG-142A/U
Identificación del Producto
- Número de parte: RFN10053C
