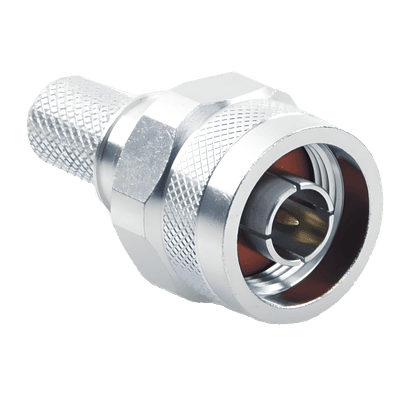

Conector N Macho / Pin Cautivo / Anillo Plegable / 0-11 GHz / 50 Ohm / Cables LMR-400, CNT-400, LP-400, RG8/U-SYS
Características
- Cuerpo de bronce plateado para máxima durabilidad
- Contacto central con baño de oro de alta conductividad
- Aislante dieléctrico de teflón con alta resistencia
- VSWR inferior a 1.10:1 hasta 3 GHz
- Operación en temperaturas extremas de -65°C a 165°C
- Compatible con múltiples cables coaxiales de alta gama
- ver más
Modelo: RFN-1006-49I
Marca: RF INDUSTRIES,LTD
Q 241.24
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial N macho con pin cautivo y anillo plegable diseñado para instalaciones profesionales en infraestructuras de telecomunicaciones, redes inalámbricas y sistemas de RF. Su construcción en bronce plateado con contacto central bañado en oro garantiza conexiones estables y bajas pérdidas en el rango de frecuencia completo. El aislante de teflón (PTFE) asegura rendimiento dieléctrico superior bajo condiciones ambientales exigentes. Compatible con cables de baja pérdida ampliamente utilizados en despliegues de estaciones base, enlaces de microondas y sistemas de distribución de señal.
Características Principales
- Conector N macho con anillo plegable para instalación segura
- Pin cautivo con contacto central de bronce fosforado bañado en oro
- Cuerpo de bronce plateado para máxima durabilidad mecánica
- Aislante dieléctrico de teflón (PTFE) de alta resistencia térmica
- Rango de frecuencia extendido hasta 11 GHz
- Compatible con cables coaxiales de alta gama para aplicaciones críticas
Especificaciones Eléctricas
Impedancia
50 Ohms
Rango de Frecuencia
0 - 11 GHz
VSWR
1.10:1 hasta 3 GHz
1.2:1 a 3-8 GHz
1.2:1 a 3-8 GHz
Voltaje de Trabajo
1 kV RMS máx. a nivel del mar
Pérdida de Inserción
0.06 dB máx. × f(GHz)
Especificaciones Mecánicas
Material del Cuerpo
Bronce plateado
Contacto Central
Bronce fosforado con baño de oro
Aislante
Teflón (PTFE)
Anillo de Conexión
Bronce blanco
Temperatura de Operación
-65°C a 165°C
(-85°F a 329°F)
(-85°F a 329°F)
Compatibilidad de Cables
Cables coaxiales compatibles:
LP-400CNT-400LMR-400RG8/U-SYSRFLASH-1113991382147810A
Herramientas Recomendadas
CCT
Herramienta de crimpado específica para instalación profesional
