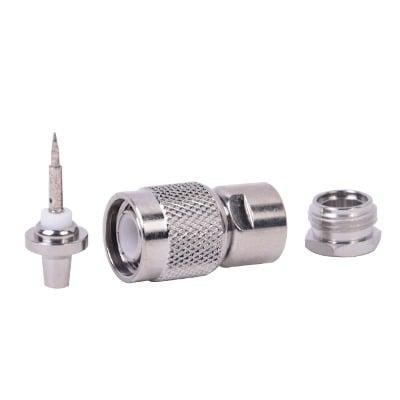

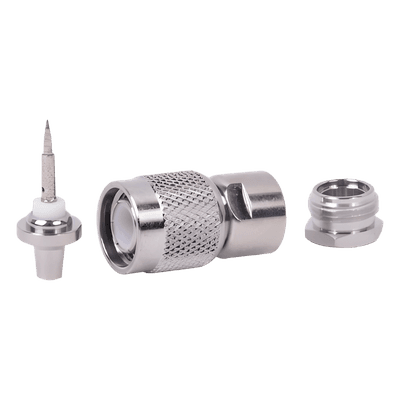

Conector TNC Macho de Rosca para Cable RG-58/U, Grupo C, Níquel/ Plata/ Delrin.

Conector TNC Macho de Rosca para Cable RG-58/U, Grupo C, Níquel/ Plata/ Delrin.

Características

  • Conector TNC macho para cable RG-58/U
  • Cuerpo de bronce niquelado para durabilidad
  • Contacto central plateado para mejor conductividad
  • Aislante dieléctrico Delrin para estabilidad
  • Modo de ensamble rosca, fácil instalación
  • ver más

Modelo: RFT-1204

Marca: RF INDUSTRIES,LTD

Q 49.73

Precio sujeto a cambios.
Solicitar cotización
RF INDUSTRIES,LTD

Descargas

product-categories-connectors-TNCRFT-1204

Equipos Relacionados

Conector TNC Macho de Anillo Plegable para Cables RG-58/U, LMR-195, Níquel/ Oro/ Delrin.
RF INDUSTRIES,LTDRFT-1202-2

Conector TNC Macho de Anillo Plegable para Cables RG-58/U, LMR-195, Níquel/ Oro/ Delrin.

Q 70.52
Ver producto
Adaptador en Línea de Conector TNC Hembra a N Macho, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFT-1233

Adaptador en Línea de Conector TNC Hembra a N Macho, Níquel/ Oro/ Teflón.

Q 88.80
Ver producto
Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)
RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 70.35
Ver producto
Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.
RF INDUSTRIES,LTDRFU-530

Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.

Q 55.52
Ver producto
Adaptador Barril en Línea, de Conector UHF Hembra (SO-239) a UHF Hembra (SO-239), Niquel/ Plata/ Dap.
RF INDUSTRIES,LTDRFU-536

Adaptador Barril en Línea, de Conector UHF Hembra (SO-239) a UHF Hembra (SO-239), Niquel/ Plata/ Dap.

Q 80.30
Ver producto
Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.
RF INDUSTRIES,LTDRFU-600-1

Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.

Q 43.40
Ver producto
Adaptador en Línea, de Conector Mini UHF Hembra a N Macho, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFU-625

Adaptador en Línea, de Conector Mini UHF Hembra a N Macho, Níquel/ Oro/ Teflón.

Q 152.64
Ver producto
Adaptador en Línea de Conector Mini UHF Hembra a UHF Macho (PL-259), Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFU-626

Adaptador en Línea de Conector Mini UHF Hembra a UHF Macho (PL-259), Níquel/ Oro/ Teflón.

Q 145.76
Ver producto
Adaptador en Línea de Conector Mini-UHF Hembra a SMA Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFU-642

Adaptador en Línea de Conector Mini-UHF Hembra a SMA Hembra, Níquel/ Oro/ Teflón.

Q 151.19
Ver producto
Adaptador en Línea de Conector SMA Hembra a UHF Macho (PL-259), Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3474

Adaptador en Línea de Conector SMA Hembra a UHF Macho (PL-259), Níquel/ Oro/ Teflón.

Q 118.09
Ver producto
Adaptador en Línea de Conector SMA Hembra a UHF Hembra (SO-239), Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3475

Adaptador en Línea de Conector SMA Hembra a UHF Hembra (SO-239), Níquel/ Oro/ Teflón.

Q 158.97
Ver producto
Conector TNC Macho de Anillo Plegable para LMR-400, 9913, 8214, CNT-400, RFLASH-1113, RG8/U-SYS, Niquel/Oro/Teflón.
RF INDUSTRIES,LTDRFT-1202-I

Conector TNC Macho de Anillo Plegable para LMR-400, 9913, 8214, CNT-400, RFLASH-1113, RG8/U-SYS, Niquel/Oro/Teflón.

Q 135.99
Ver producto
Conector N Hembra de anillo plegable para cables LP-195, LP-142, RG-142/U, LMR-195.
RF INDUSTRIES,LTDRFN-1027-C1

Conector N Hembra de anillo plegable para cables LP-195, LP-142, RG-142/U, LMR-195.

Q 128.77
Ver producto

Especificaciones

Conector TNC Macho de Rosca para Cable RG-58/U, Grupo C, Níquel/ Plata/ Delrin.

Especificaciones técnicas

  • Tipo de Conector: TNC Macho
  • Especial para Cable: RG-58/U, Grupo C
  • Modo de Ensamble: Rosca
  • Cuerpo de Bronce: Niquelado
  • Contacto Central: Plateado (No soldable)
  • Aislante Dieléctrico: Delrin
  • Impedancia: 50 ohm
  • Frecuencia Máxima: 11 GHz
  • VSWR Máximo: 1.3:1
  • Resistencia de Contacto: ≤ 2 mΩ
  • Resistencia de Aislamiento: ≥ 5000 MΩ
  • Voltaje de Ruptura: ≥ 1500 V RMS
  • Rango de Temperatura: -55°C a +125°C
Compatibilidad de cable
  • Diseñado específicamente para cable RG-58/U
  • Grupo C de construcción
  • Compatibilidad optimizada para aplicaciones de RF
  • Diámetro de cable: 0.195 pulgadas (4.95 mm)
  • Diámetro del conductor central: 0.032 pulgadas (0.81 mm)
Materiales y construcción
  • Cuerpo de bronce niquelado
  • Contacto central plateado
  • Aislante dieléctrico de Delrin
  • Acabado resistente a la corrosión
  • Anillo de sellado de neopreno incluido
  • Tuerca de montaje de acero niquelado
Método de instalación
  • Ensamblaje por rosca
  • Contacto central no soldable
  • Instalación rápida y segura
  • Mantenimiento simplificado
  • Requiere herramienta de crimpado para instalación
  • Compatible con herramientas de crimpado estándar

Consideraciones técnicas

El conector TNC macho con rosca está diseñado para aplicaciones de RF donde se requiere una conexión segura y estable. La construcción con cuerpo de bronce niquelado proporciona durabilidad y resistencia a la corrosión en entornos diversos.

El contacto central plateado optimiza la conductividad eléctrica mientras que el aislante de Delrin asegura estabilidad dieléctrica en un amplio rango de frecuencias.

Diseñado para operar hasta 11 GHz con VSWR máximo de 1.3:1, adecuado para aplicaciones de alta frecuencia incluyendo sistemas de comunicación, instrumentación y equipos de prueba. La impedancia de 50 ohm asegura compatibilidad con sistemas estándar de RF.

El rango de temperatura operativa de -55°C a +125°C permite uso en ambientes extremos, mientras que el voltaje de ruptura de 1500 V RMS proporciona margen de seguridad para aplicaciones de potencia moderada.
