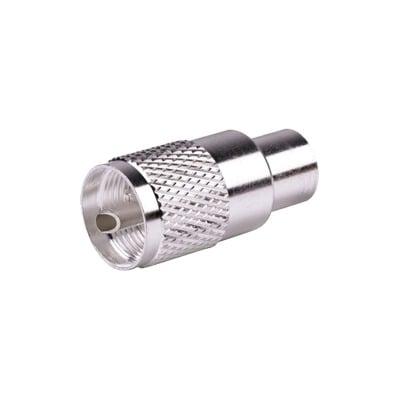

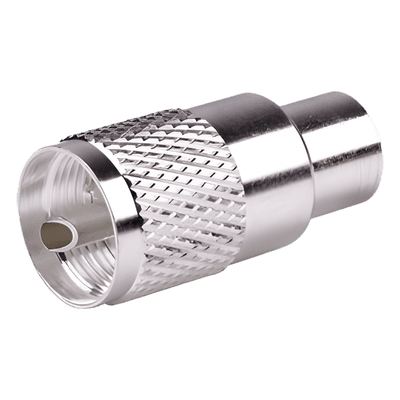

Conector Coaxial UHF Macho / PL-259 / Ensamble Roscado-Soldable / Para Cables RG-8/U, RG-213, RG-214, LMR-400, Belden 9913 / Cuerpo Bronce Plateado / Concha Níquelada
Características
- Compatibilidad multi-cable con adaptador reductor RFU-530 para RG-58/U y RG-142
- Construcción de bronce plateado con concha níquelada para durabilidad en RF
- Aislante dieléctrico D.A.P. con fibra mineral y sintética para estabilidad térmica
- Ensamble dual roscado y soldable para flexibilidad de instalación
- Contacto central plateado para baja pérdida de inserción y resistencia a la corrosión
- Herramientas de preparación específicas CCT-03, CST-195, CT-240/195 para terminación precisa
- ver más
Modelo: RFU-500
Marca: RF INDUSTRIES,LTD
Q 77.04
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial UHF macho tipo PL-259 diseñado para aplicaciones de radiofrecuencia en infraestructuras de telecomunicaciones, sistemas de radiocomunicación móvil y estaciones base. Su construcción híbrida roscada y soldable permite adaptarse a diferentes protocolos de instalación y requerimientos de confiabilidad mecánica. El cuerpo de bronce con acabado plateado y concha níquelada proporciona resistencia a la corrosión en entornos industriales, mientras que el aislante dieléctrico de D.A.P. con fibra mineral y sintética garantiza estabilidad dieléctrica bajo variaciones térmicas. La compatibilidad extendida mediante adaptador reductor RFU-530 amplía su aplicabilidad a cables de menor diámetro como RG-58/U y RG-142.
Características Generales
- • Tipo de conector: UHF macho (PL-259)
- • Modo de ensamble: Roscado / Soldable
- • Cuerpo: Bronce plateado con concha níquelada
- • Contacto central: Plateado
- • Aislante dieléctrico: D.A.P. (fibra mineral y sintética)
- • Compatibilidad primaria: LP-400, RG-8/U (Belden 8237), RG-213/U (8267), RG-214 (8268), Belden 9913, CTN-400, 7810, 8214, RG-8/U-SYS, RFLASH-1113, LMR-400
- • Compatibilidad secundaria (con adaptador RFU-530): LP-195, LP-142, RG-58/U, RG-142, LMR-195, CNT-195
- • Herramientas recomendadas: CCT-03 (corte), CST-195 (preparación de cable), CT-240/195 (pinzas de crimpado/compresión)
Desempeño Eléctrico y Mecánico
Tipo de interfaz: UHF macho (PL-259)
Impedancia característica: 50 Ω (estándar UHF)
Método de terminación: Roscado y soldable
Rango de frecuencia típico: Hasta 300 MHz (UHF)
Materiales conductores: Bronce plateado / Níquel
Especificaciones Físicas y Materiales
Cuerpo principal: Bronce con acabado plateado
Concha exterior: Níquelada
Contacto central: Plateado
Aislante dieléctrico: D.A.P. (dialilftalato)
Composición dieléctrica: Fibra mineral y fibra sintética
Contenido del Paquete y Accesorios
Conector UHF macho: 1 unidad
Adaptador reductor RFU-530: No incluido (requerido para RG-58/U, RG-142, LP-195, LP-142, LMR-195, CNT-195)
Herramienta de corte CCT-03: Recomendada
Herramienta preparación CST-195: Recomendada
Pinzas CT-240/195: Recomendadas
