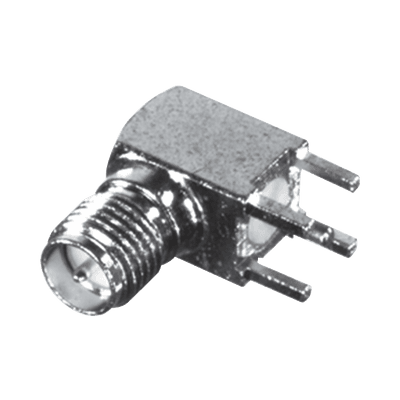

Tipo de Conector: SMA Hembra Inverso (Ángulo Recto)
Tipo de Montaje: 4 Patas para Soldar en PCB
Cuerpo de Bronce: Oro
Contacto: Oro
Dieléctrico: Teflón
Impedancia: 50 ohm
Frecuencia de operación: DC a 18 GHz
ROHS: Cumple con ROHS
VSWR máximo: 1.25:1 hasta 12.4 GHz, 1.35:1 hasta 18 GHz
Pérdida de inserción: 0.15 dB máximo a 12.4 GHz
Aislamiento: 60 dB mínimo
Potencia de manejo: 500 watts promedio a 1 GHz
Voltaje de ruptura: 1500 V RMS mínimo
Resistencia de contacto: 3 mΩ máximo
Durabilidad mecánica: 500 ciclos mínimo
Temperatura de operación: -65°C a +165°C
Dimensiones: 0.375' (9.53 mm) de altura desde PCB
Información de aplicación
Conector SMA hembra inverso en ángulo recto con PIN terminal para montaje en PCB. Diseñado para aplicaciones de RF donde se requiere conexión perpendicular a la placa de circuito.
Ideal para sistemas de comunicación, equipos de prueba y medición, y aplicaciones militares/aeroespaciales que requieren conexiones fiables en entornos exigentes.
Nota: Consultar tiempo de entrega según disponibilidad.
Especificaciones de rendimiento
Rango de frecuencia: DC a 18 GHz con rendimiento optimizado para aplicaciones de microondas.
Compatibilidad: Compatible con conectores SMA macho estándar MIL-STD-348.
Montaje en PCB: Patas de soldadura diseñadas para procesos de montaje superficial (SMT) y soldadura por ola.
Materiales: Cuerpo de bronce con baño de oro sobre níquel, contacto central dorado, dieléctrico de Teflón (PTFE).
