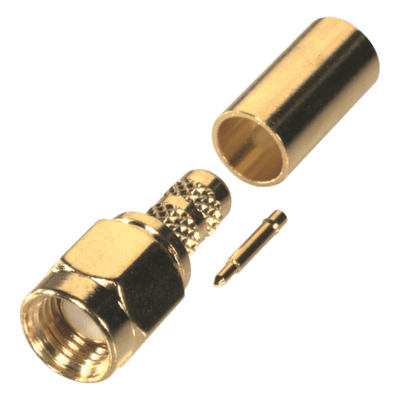

Conector SMA Macho de Anillo Plegable para Cable RG-58/U, Oro/Oro/Teflón.
Características
- Conector SMA macho con anillo plegable
- Compatible con cables RG-58/U y LMR-195
- Cuerpo de bronce con recubrimiento de oro
- Contacto central chapado en oro
- Aislante dieléctrico de teflón
- Impedancia 50 ohms, rango 0-12.4 GHz
- ver más
Modelo: RSA-3000-1C
Marca: RF INDUSTRIES,LTD
Q 55.34
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Conector SMA macho con anillo plegable
- Compatible con cables RG-58/U y LMR-195
- Cuerpo de bronce con recubrimiento de oro
- Contacto central chapado en oro
- Aislante dieléctrico de teflón
Especificaciones Eléctricas
- Impedancia: 50 Ohms
- Rango de Frecuencia: 0-12.4 GHz
- Pérdida de Inserción: 0.06 x f(GHz)
- VSWR: 1.3 Máx.
- Tensión de Trabajo: 500 V rms Máx. a nivel del mar
- Resistencia de Aislamiento: 5k MΩ mín.
- Temperatura de Operación: -65°C a 85°C
Dimensiones
- Diámetro Exterior: 0.331' (8.40 mm)
- Longitud: 0.713' (18.10 mm)
- Diámetro del Cable: 0.213' (5.41 mm)
- Diámetro del Conector: 0.500' (12.70 mm)
- Diámetro del Pin: 0.138' (3.50 mm)
- Profundidad de Inserción: 0.067' (1.70 mm)
Compatibilidad
- RG-58, RG-58A, RG-58C
- 141, 141A
- Belden 8240, 9907
- 8259, 8262
- 9201, 9203
- 9310, 9311
- Commscope 0268
Información Adicional
- Tolerancias: .001' para diámetros
- Material: Bronce, Berilio-Cobre (BeCu)
- Diámetro Exterior: 0.331' (8.40 mm)
- Recomendado para: Aplicaciones de radiofrecuencia
- Estándares: Conforme a RoHS
- Propiedad Intelectual: Información confidencial de RF Industries
