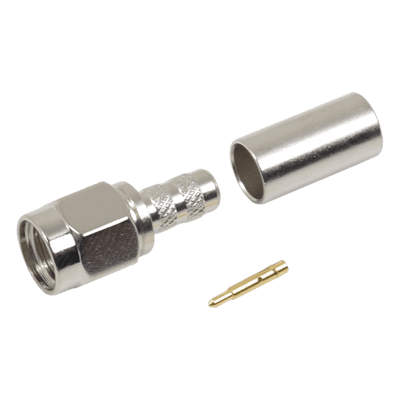

Conector SMA Macho / Anillo Plegable / RG-58/U, RG-142/U, LMR-195 / 50 Ohm / 12.4 GHz / VSWR 1.3 / Níquel Oro PTFE
Características
- Terminación repetible por anillo plegable sin soldadura
- Contacto central chapado en oro para alta conductividad
- Aislante de PTFE para desempeño estable hasta 12.4 GHz
- Adaptable a cables RG-58/U, RG-142/U, LMR-195 y CNT-195
- Operación confiable de -65 °C a 85 °C
- VSWR máximo 1.3 para señal de mínima reflexión
- ver más
Modelo: RSA-3000-C
Marca: RF INDUSTRIES,LTD
Q 69.26
Precio sujeto a cambios.
Equipos Relacionados
Conector coaxial SMA macho con terminación por anillo plegable para cables de tipo RG-58/U, RG-142/U, LMR-195 y CNT-195. Su construcción con cuerpo de bronce niquelado, contacto central chapado en oro y aislante de teflón (PTFE) garantiza un desempeño eléctrico estable en el rango de 0 a 12.4 GHz. El método de ensamble por anillo plegable permite obtener uniones mecánicamente firmes y repetibles sin necesidad de soldar el cuerpo, facilitando la producción de jumpers coaxiales con resultados consistentes. Está diseñado para operar en condiciones ambientales extremas con un rango de temperatura de -65 °C a 85 °C y cumple con la directiva RoHS.
Características Generales
- Tipo de conector: SMA Macho de anillo plegable (crimp)
- Cables compatibles: RG-58/U, RG-142/U, LMR-195, CNT-195
- Impedancia: 50 Ohm
- Rango de frecuencia: 0 a 12.4 GHz
- VSWR máximo: 1.3
- Pérdida de inserción: 0.06 × f(GHz)
- Resistencia de aislamiento: 5 kMOhm mínimo
- Tensión de trabajo: 500 VRMS máximo
- Cuerpo: bronce niquelado
- Contacto central: chapado en oro
- Aislante: Teflón (PTFE)
- Cumple RoHS
- Temperatura de operación: -65 °C a 85 °C
Desempeño Eléctrico
- Impedancia: 50 Ohm
- Rango de frecuencia: 0 a 12.4 GHz
- VSWR: 1.3 máx.
- Pérdida de inserción: 0.06 × f(GHz)
- Resistencia de aislamiento: 5 kMOhm mín.
- Tensión de trabajo: 500 VRMS máx.
Físicas y Materiales
- Tipo: SMA Macho anillo plegable
- Cuerpo: bronce niquelado
- Contacto central: chapado en oro
- Aislante: Teflón (PTFE)
- Cables: RG-58/U, RG-142/U, LMR-195, CNT-195
- Temperatura: -65 °C a 85 °C
- Cumple RoHS
Contenido del Paquete
- Conector SMA Macho de anillo plegable
