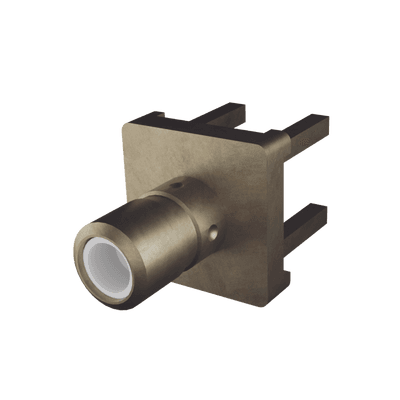

Conector SMB Hembra (PIN Macho) Montaje Vertical para PCB, 75 Ohm, Oro/ Oro/ Teflón.

Especificaciones técnicas

• Tipo de Conector: SMB Hembra (Montaje Vertical para PCB)
• Tipo de Montaje: 4 Patas y Terminal para Soldar
• Cuerpo: Bronze con acabado en Oro
• Contacto: Oro (PIN Macho)
• Dielectrico: Teflón
• Impedancia: 75 Ohm
• Frecuencia de Operación: Hasta 4 GHz
• VSWR: 1.25:1 máximo a 4 GHz
• Voltaje de Operación: 335V RMS a nivel del mar
• Resistencia de Aislamiento: 1000 MΩ mínimo
• Rango de Temperatura: -65°C a +165°C
• Acabado del Cuerpo: Oro sobre níquel (50 micro-pulgadas mínimo)
• Acabado del Contacto: Oro (30 micro-pulgadas mínimo)

Aplicaciones

• Montaje vertical directo en PCB
• Sistemas de comunicación RF de 75 Ohm
• Aplicaciones que requieren estabilidad de impedancia
• Entornos que exigen durabilidad y resistencia a la corrosión
• Sistemas de video broadcast y CATV
• Equipos de prueba y medición hasta 4 GHz
• Aplicaciones militares y aeroespaciales

Características constructivas

• Cuerpo de bronze con acabado en oro para máxima conductividad
• Contacto PIN macho con acabado en oro
• Dielectrico de Teflón para estabilidad eléctrica
• Montaje vertical con 4 patas de sujeción
• Acabado del cuerpo: oro sobre níquel (50 μin mínimo)
• Acabado del contacto: oro (30 μin mínimo)
• Diseño compatible con estándares MIL-C-39012

Ventajas técnicas

• Impedancia controlada de 75 Ohm
• Excelente rendimiento en frecuencias RF
• Resistencia a la corrosión y oxidación
• Montaje estable en PCB
• VSWR de 1.25:1 máximo a 4 GHz
• Resistencia de aislamiento de 1000 MΩ mínimo
• Rango de temperatura operativa: -65°C a +165°C

Consideraciones de instalación

• Diseñado para montaje vertical en PCB
• 4 puntos de sujeción para estabilidad mecánica
• Terminal para soldar adicional
• Verificar disponibilidad de stock para proyectos
• Voltaje de operación: 335V RMS a nivel del mar
• Compatible con herramientas de crimpado estándar
• Revisar especificaciones de torque para instalación
