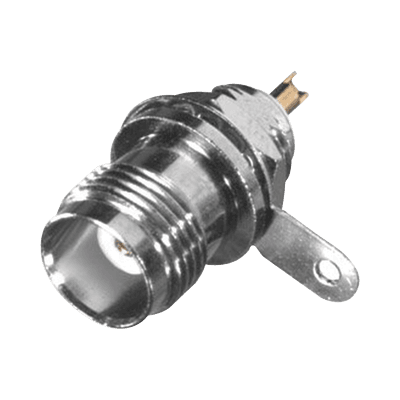

Conector TNC Hembra de Rosca Izquierda para Panel Frontal, Níquel/ Oro/ Teflón.

Especificaciones técnicas

• Tipo de Conector: TNC Hembra (Rosca Izquierda)
• Modo de Ensamble: Panel Frontal
• Cuerpo de Bronce: Niquelado
• Contacto Central: Oro
• Aislante Dieléctrico: Teflón
• Impedancia: 50 ohmios
• Frecuencia de Operación: 0-11 GHz
• VSWR Máximo: 1.3:1 hasta 3 GHz, 1.5:1 hasta 11 GHz
• Pérdida de Inserción: ≤0.15 dB a 3 GHz, ≤0.25 dB a 11 GHz
• Aislamiento: ≥60 dB a 3 GHz
• Voltaje de Ruptura: 1500 V RMS
• Resistencia de Contacto: ≤3 mΩ
• Resistencia de Aislamiento: ≥5000 MΩ
• Diámetro del Panel: 0.375' (9.53 mm)
• Espesor del Panel: 0.020' - 0.125' (0.51 - 3.18 mm)
• Torque de Montaje: 10-15 lb-in (1.13-1.69 N·m)
• Temperatura de Operación: -65°C a +165°C
• Peso: 0.3 oz (8.5 g)

Características de rendimiento

• Diseño de rosca izquierda: Para aplicaciones que requieren conexiones anti-desenroscado
• Montaje en panel frontal: Instalación directa en paneles metálicos
• Acabado níquel/oro: Resistencia a la corrosión y excelente conductividad
• Dieléctrico de teflón: Estabilidad dieléctrica en amplio rango de temperaturas
• Compatibilidad: Interconectable con conectores TNC estándar de rosca derecha
• Aplicaciones: Sistemas de radar, comunicaciones militares, equipos de prueba RF

Información de disponibilidad

*Pregunte por tiempo de entrega.

Consideraciones de instalación

Preparación del panel: Verificar que el orificio cumpla con diámetro de 0.375' (9.53 mm)

Torque recomendado: Aplicar 10-15 lb-in para asegurar conexión mecánica sin dañar componentes

Compatibilidad: Diseñado para paneles con espesor de 0.020' a 0.125'

Verificación: Confirmar dirección de rosca (izquierda) antes de instalación
