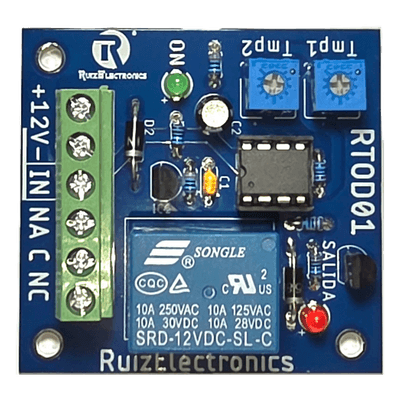

Tarjeta Temporizadora RTOD01 / Retardo 0-60 segundos / Duración 0-60 segundos / Alimentación 12VDC / Salida Relevador NA-NC-C / Indicadores LED
Características
- Alimentación +12VDC para fácil integración
- Temporizador ajustable 0-60 segundos para retardo
- Temporizador ajustable 0-60 segundos para duración
- Activación por contacto seco (Normalmente Abierto)
- Salida a relevador con NO, COM y NC
- LED indicadores para estado y energía
- ver más
Modelo: RTOD01
Marca: Ruiz Electronics
Q 542.01
Precio sujeto a cambios.
Descargas
Ruiz Electronics modelo: RTOD01
La tarjeta temporizadora RTOD01 es un dispositivo electrónico profesional diseñado para aplicaciones industriales y de automatización que requieren control preciso de tiempos de activación. Cuenta con dos temporizadores independientes ajustables mediante potenciómetros: uno para el retardo de activación (0-60 segundos) y otro para la duración de la activación del relevador (0-60 segundos). La alimentación es de 12VDC y la activación se realiza mediante contacto seco entre las terminales IN y negativo. Incluye indicadores LED para estado de energía y estado del relevador, proporcionando retroalimentación visual del funcionamiento del sistema.
Características Generales
- Tipo: Tarjeta temporizadora con ajuste independiente
- Rango de temporización: 0-60 segundos para retardo y duración
- Modo de activación: Contacto seco (Normalmente Abierto)
- Indicadores: LED para energía y estado del relevador
- Aplicaciones: Industrial, automatización, control de procesos
Especificaciones Eléctricas
- Alimentación: +12VDC
- Entrada activación: Contacto seco (Normalmente Abierto)
- Salida relevador: NA (Normalmente Abierto), C (Común), NC (Normalmente Cerrado)
- Temporizador retardo (Tmp1): 0-60 segundos ajustable
- Temporizador duración (Tmp2): 0-60 segundos ajustable
Indicadores y Controles
- LED indicador energía: Tarjeta energizada
- LED indicador relevador: Estado de activación
- Potenciómetro Tmp1: Ajuste tiempo de retardo
- Potenciómetro Tmp2: Ajuste duración activación
- Terminal IN: Entrada de activación
- Terminal (-): Negativo/common
Aplicaciones y Funcionamiento
- Disparo: Contacto seco entre IN y (-)
- Métodos activación: Botón, sensor, salida de contacto seco
- Tipo señal: Momentánea
- Configuración: Dos temporizadores independientes
- Uso típico: Retardo en activación con duración ajustable
