Brazo Tipo F para Torre / Acero ASTM A36 / Galvanizado Electrolítico / Longitud 1 m (3.3 ft) / Compatible STZ-45 / 7.35 kg
Características
- Instalación lateral de antenas omnidireccionales con estabilidad estructural
- Acero ASTM A36 con alta resistencia mecánica para cargas de viento
- Galvanizado electrolítico ASTM B-633 para protección anticorrosión prolongada
- Diseño de brazo extendido 74.5 cm con soportes laterales de 25.5 cm
- Compatible exclusivo con tramos STZ-45 para integración directa en torre
- Peso 7.35 kg que facilita montaje manual sin equipo de izaje
- ver más
Modelo: SBL-45
Marca: SYSCOM TOWERS
Q 1,123.61
Precio sujeto a cambios.
Descargas
Equipos Relacionados

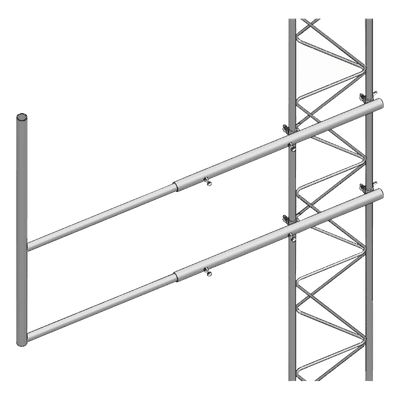

Brazo estructural tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en torres de telecomunicaciones. Fabricado en acero ASTM A36 con tratamiento de galvanizado electrolítico conforme a norma ASTM B-633, garantizando resistencia mecánica y protección anticorrosión en condiciones de exterior. La geometría del brazo principal de 1 metro de longitud total, con extensión de 74.5 cm y soportes laterales de 25.5 cm, proporciona estabilidad para la sujeción de equipos de radiofrecuencia. Compatible exclusivamente con tramos STZ-45 para integración directa sin adaptadores adicionales. El peso de 7.35 kg permite su manipulación e instalación manual, reduciendo tiempos de montaje en campo.
Características Generales
- • Función: Instalación lateral de antenas omnidireccionales
- • Material: Acero ASTM A36
- • Protección superficial: Galvanizado electrolítico ASTM B-633
- • Longitud total: 1 m (3.3 ft)
- • Altura total: 1 m (3.3 ft)
- • Peso: 7.35 kg
- • Compatibilidad: Tramos STZ-45
Especificaciones Estructurales
| Diámetro tubo principal | Ø 1' Ced. 30 |
| Diámetro tubo extensión brazo | Ø 1' Ced. 30 |
| Largo extensión brazo | 74.5 cm |
| Tubo brazos laterales | Ø 3/4' Ced. 30 |
| Longitud brazo lateral | 25.5 cm |
| Altura entre brazos laterales | 33.9 cm |
Material y Protección
| Material base | Acero ASTM A36 |
| Tipo de galvanizado | Electrolítico |
| Norma de galvanizado | ASTM B-633 |
Dimensiones y Peso
| Longitud total | 1 m (3.3 ft) |
| Altura total | 1 m (3.3 ft) |
| Peso | 7.35 kg |
Información de Compatibilidad

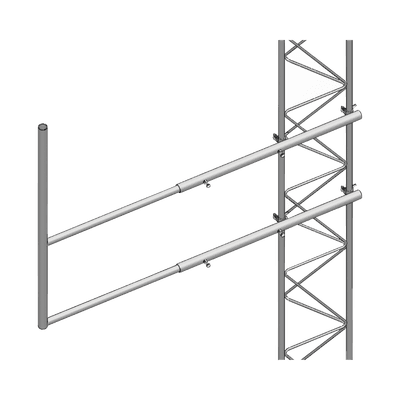

Diseñado exclusivamente para integración con tramos STZ-45. Incluye vista isométrica para referencia de montaje. No requiere adaptadores adicionales para su instalación en torres con perfil STZ-45.
