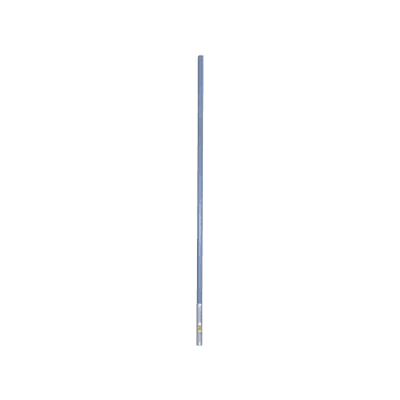

Antena Colineal Omnidireccional / Fibra de Vidrio / 148-168 MHz / 5 dBd / 500 W / Low PIM -150 dBc / Inclinación 0-12° / Resistencia Viento 274 km/h (170.3 mph)
Características
- Ajuste de inclinación eléctrica en pasos de 2° para optimización de cobertura celular
- Intermodulación pasiva -150 dBc para múltiples portadoras de alta potencia
- Construcción heavy duty en fibra de vidrio para ambientes severos
- Aterrizaje DC integrado para protección contra descargas atmosféricas
- Conector 7-16 DIN-hembra para conexiones RF robustas y repetibles
- Resistencia estructural a vientos de 274 km/h (170.3 mph) sin degradación
- ver más
Modelo: SC281-HF3LDF
Marca: SINCLAIR
Q 65,690.69
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Antena colineal omnidireccional de fibra de vidrio diseñada para aplicaciones de base en el rango de 148-168 MHz. Su construcción heavy duty soporta condiciones ambientales extremas con resistencia al viento de 274 km/h (170.3 mph). Incorpora sistema de inclinación eléctrica ajustable en 7 posiciones de 0° a 12° en incrementos de 2°, permitiendo optimización precisa del patrón de cobertura vertical. La especificación de intermodulación pasiva de -150 dBc garantiza operación limpia en sistemas con múltiples portadoras de alta potencia. El conector 7-16 DIN-hembra asegura instalaciones RF confiables en infraestructura crítica.
Características Generales
- Rango de frecuencia: 148-168 MHz
- Ancho de banda: 20 MHz
- Ganancia nominal: 5 dBd (7.1 dBi)
- VSWR máximo: 1.5:1
- Polarización: Vertical
- Impedancia: 50 ohm
- Patrón de radiación: Omni-direccional
- Apertura vertical típica: 18°
- Potencia promedio de entrada: 500 W
- Intermodulación pasiva (2 x 20W, 3er orden): -150 dBc
- Protección contra descargas: Aterrizaje DC
- Conector: 7-16 DIN-hembra
- Inclinación opcional 'Tilt': 0°, 2°, 4°, 6°, 8°, 10° o 12°
- Resistencia al viento: 274 km/h (170.3 mph)
- No incluye montaje; requiere 2 clamp-006C por antena (5 pulg. diámetro)
Desempeño RF
- Frecuencia: 148-168 MHz
- Ancho de banda: 20 MHz
- Ganancia: 5 dBd (7.1 dBi)
- VSWR máx.: 1.5:1
- Polarización: Vertical
- Impedancia: 50 ohm
- Apertura vertical: 18° típ.
- Potencia: 500 W promedio
- PIM (2x20W, 3er ord.): -150 dBc
Físicas y Eléctricas
- Dimensiones (A/A/F): 6312/127/127 mm
- Diámetro base del tubo: 127 mm
- Longitud montaje base: 762 mm
- Peso: 35.87 kg
- Material: Fibra de vidrio
- Conector: 7-16 DIN-hembra
- Protección: Aterrizaje DC
- Inclinación: 0°, 2°, 4°, 6°, 8°, 10°, 12°
- Resistencia viento: 274 km/h (170.3 mph)
Contenido y Requerimientos
- Antena colineal omnidireccional
- No incluye sistema de montaje
- Requiere 2 clamp-006C (5 pulg. diámetro)
- Consultar disponibilidad y tiempo de entrega
