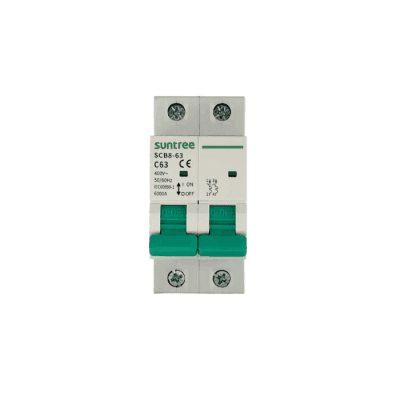

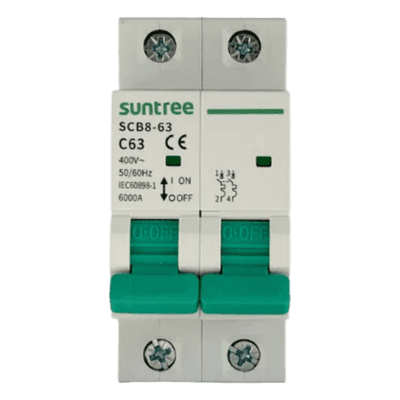

Protección Térmica/ Interruptor 2P, 16 A, Corriente Alterna 400Vca para Aplicación Fotovoltaica Montaje Riel DIN

Protección Térmica/ Interruptor 2P, 16 A, Corriente Alterna 400Vca para Aplicación Fotovoltaica Montaje Riel DIN
Protección Térmica/ Interruptor 2P, 16 A, Corriente Alterna 400Vca para Aplicación Fotovoltaica Montaje Riel DIN

Características

  • Voltaje operativo de 12V a 800V CC
  • Corriente nominal de 20A para protección óptima
  • Capacidad de ruptura máxima de 6 kA
  • Curva tipo C, diseño termomagnético
  • 20000 operaciones mecánicas promedio
  • ver más

Modelo: SCB8-63C16/2P

Marca: SUNTREE

Q 172.89

Precio sujeto a cambios.
Solicitar cotización
SUNTREE

Descargas

SCB863

Especificaciones

PARÁMETROS GENERALES

  • Adecuado para la protección de instalaciones eléctricas contra cortocircuitos y sobrecorrientes
  • Diseñado especialmente para la salida de inversores solares
  • Ventana de indicación y contacto de señalización remota opcional que ayuda al usuario a conocer el estado del dispositivo
  • Todas las partes conductoras están hechas de cobre, con baja elevación de temperatur

PARÁMETROS ELÉCTRICOS

  • Polos: 2P
  • Tensión nominal de operación (Ue): 400VAC
  • Corriente nominal de operación (In): 16A
  • Frecuencia (Hz): 50/60Hz
  • Poder de corte máximo (Icu): 6kA
  • Capacidad de ruptura nominal (Ics): 6kA
  • Corriente de impulso máxima (Iimp): 6kA
  • Vida mecánica: 20,000 ciclos
  • Vida eléctrica: 4,000 ciclos
  • Nivel de retardante de llama del gabinete: V0
  • Dimensiones del dispositivo (Ancho x Alto): 36×79.5×77.5 mm
  • Método de montaje: Riel DIN
  • Montaje: Fácil instalación y fijación sobre riel DIN de 35 mm
  • Capacidad del terminal: 25 mm²
  • Par de apriete de terminales: 3N
  • Ubicación: Interior o dentro de caja a prueba de agua
  • Temperatura ambiente: -5 °C a 50 °C
  • Altitud: ≤ 2000 m
  • Humedad relativa: 90%
  • Peso (por polo): 0.12 kg
  • Nivel de contaminación: 2
  • Clase de instalación: II / III

PRECAUCIONES DE INSTALACIÓN

  • Puede instalarse tanto en posición horizontal como vertical
  • No debe instalarse en lugares inflamables o con riesgo de explosión
  • No debe haber impactos ni vibraciones significativas en el lugar de instalación
