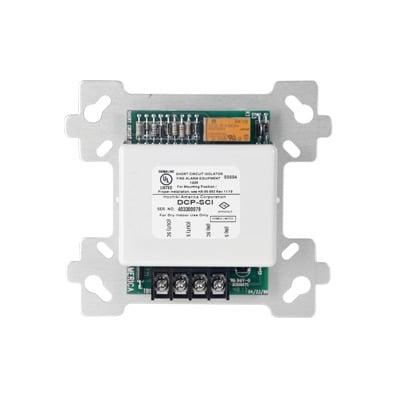

Modelo: SCI
Marca: HOCHIKI
- Controlador los lazos SLC por cortocircuito.
- Indicación de estado de falla por LED.
- No utiliza una dirección de lazo.
CORTOCIRCUITO AISLADOR
Codigo Producto: 0400-01079

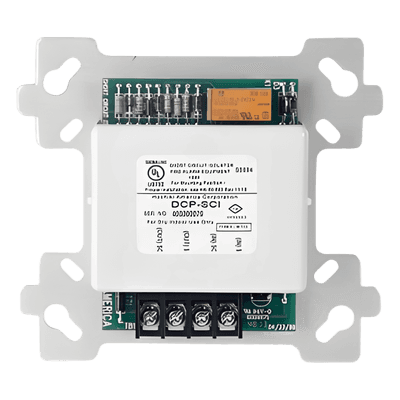

AISLADOR DE CORTOCIRCUITO
* Cableado de configuración de clase A:
El aislador de cortocircuito DCP-SCI debe ubicarse entre cualquier dispositivo en el lazo SLC. En el caso de un cortocircuito en el lazo SLC, los dos aisladores adyacentes (los aisladores más cercanos a la izquierda y derecha de la sección en cortocircuito) se activarán y se encenderán sus respectivos indicadores LED. Todos los dispositivos entre los aisladores de cortocircuito activos perderán la comunicación. Esto evitará la falla completa del bucle. Tras la eliminación de la condición breve, los DCP-SCI restaurarán automáticamente todo el ciclo al estado operativo normal.
* Cableado de configuración de clase B:
El aislador de cortocircuito DCP-SCI debe ubicarse entre cualquier dispositivo en el lazo SLC. En caso de un cortocircuito en el lazo SLC, el aislador más cercano a la sección en cortocircuito se activará y el LED se encenderá. Todos los dispositivos más allá de la sección en cortocircuito perderán comunicación. Tras la eliminación de la condición de cortocircuito, el DCP-SCI restaurará automáticamente todo el lazo al estado operativo normal.
Para el mejor rendimiento del aislador de cortocircuito DCP-SCI, se recomienda utilizar la configuración de clase A.
