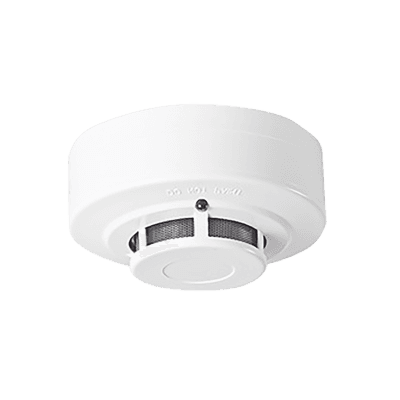

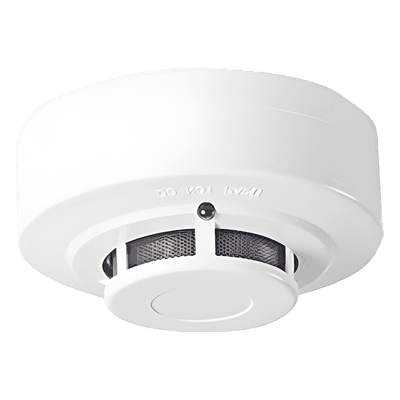

Detector de humo fotoeléctrico de humo de 2 hilos

Especificaciones

Características Principales

Voltaje de operación: 10.8 - 33Vcc
Consumo: 80 mA en espera, 45 mA en alarma
Protección antipolvo: Malla metálica
Dimensiones: 42 mm (alto) x 99 mm (diámetro)
Incluye: Base
Normativas: Listado UL
Garantía: 1 año

Especificaciones Eléctricas

Tensión operativa: 12 - 24V CC
Corriente en reposo: 80μA
Corriente en alarma: 55mA
Corriente máxima: 80mA
Tiempo de activación: 1-3 segundos

Características Físicas

Dimensiones: 100mm (diámetro) x 46mm (altura) con base
Peso: 130g con base
Material: Carcasa de perfil bajo
Indicador: LED rojo continuo o intermitente

Condiciones Ambientales

Rango de temperatura: -10°C a 55°C
Humedad: 0 - 95% RH sin condensación
Temperatura UL268: 0 - 37.8°C

Características de Detección

Sensibilidad: 0.08~0.2db/m (EN) o 0.98~4.0% (UL)
Tipo de sensor: Fotoeléctrico
Detector de calor: No incluido
Distancia de montaje: 50 pies para sensor de calor

Conexiones

Configuración: 2 hilos
Tipo de circuito: Zona supervisada clase A/B
Salida de relé: Seleccionable NO/NC
Corriente máxima: 25mA

Certificaciones

Normas: UL 268, EN 54-7 / 5
Compliance: NFPA 72E

Aplicaciones

El detector SF1192L está diseñado para ser utilizado en sistemas de señalización de alarmas contra incendios, especialmente en ambientes donde se requiere detección fotoeléctrica de humo. Su diseño permite una fácil instalación en circuitos de zona supervisada de clase A o B, siendo ideal para aplicaciones comerciales e industriales donde se requiere cumplimiento con normas UL y EN 54-7.
