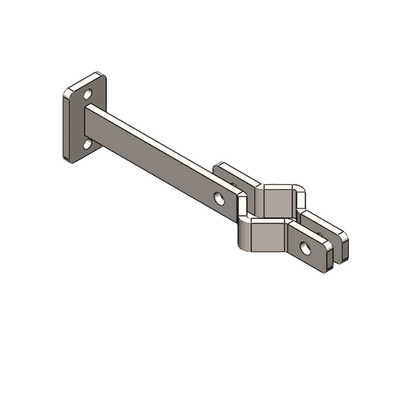

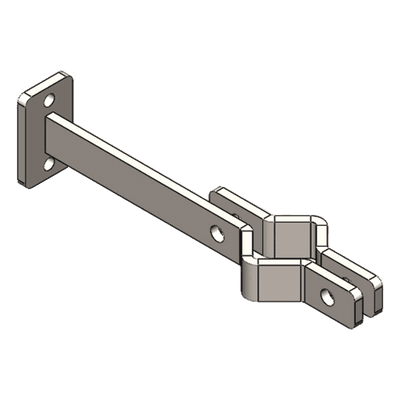

HERRAJE LATERAL PARA MÁSTIL/ PARARRAYOS EN PARED

HERRAJE LATERAL PARA MÁSTIL/ PARARRAYOS EN PARED
HERRAJE LATERAL PARA MÁSTIL/ PARARRAYOS EN PARED

Características

  • Material de fabricación: acero A36 resistente
  • Recubrimiento galvanizado por inmersión en caliente
  • Largo total de 25 cm
  • Compatible con tubos de 34-51 mm
  • Barrenos de sujeción de 9.5 mm
  • ver más

Modelo: SHPRP

Marca: SYSCOM TOWERS

Q 721.22

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

HerrajePararrayoSyscom

Especificaciones

Herraje lateral para mástil/pararrayos en pared

Características funcionales

  • Material de fabricación: Acero A36
  • Recubrimiento: Galvanizado por inmersión en caliente
  • Largo total: 25cm
  • Norma de acero: ASTM-A36
  • Proceso de soldadura: MIG (AWS-ER70S-6)
  • Norma de galvanizado: NMX-H-004-SCFI

Especificaciones de instalación

  • Diámetro de tubo compatible: 34-51mm
  • Barrenos de sujeción: 9.5mm
  • Tornillería: 5/16'
  • Norma de tornillería: ASTM-F3125 o inoxidable
  • Configuración: Juego de 2 piezas
Consideraciones de instalación
  • No incluye taquetes de sujeción a pared
  • Requiere tornillería de 5/16' para instalación
  • Barrenos de 9.5mm para fijación
  • Tornillería debe cumplir norma ASTM-F3125 o ser inoxidable
  • Se instala como juego de 2 piezas para sujeción completa
Especificaciones técnicas
  • Material: Acero A36
  • Protección: Galvanizado por inmersión
  • Dimensiones: 25cm de largo total
  • Norma de acero: ASTM-A36
  • Proceso de soldadura: MIG con electrodo AWS-ER70S-6
  • Norma galvanizado: NMX-H-004-SCFI
Compatibilidad
  • Tubo: 34-51mm de diámetro
  • Fijación: Barrenos de 9.5mm
  • Tornillos: 5/16'
  • Configuración: Sistema de 2 piezas
  • Norma tornillos: ASTM-F3125 o inoxidable

Notas técnicas

  • • Galvanizado por inmersión en caliente para protección contra corrosión
  • • Acero A36 para resistencia estructural
  • • Compatible con sistemas de mástil y pararrayos en pared
  • • Soldadura MIG con electrodo AWS-ER70S-6 para integridad estructural
  • • Norma NMX-H-004-SCFI para galvanizado por inmersión en caliente
  • • Tornillería debe cumplir norma ASTM-F3125 o ser inoxidable
  • • Sistema diseñado como juego de 2 piezas para instalación completa

Normas y estándares

  • • ASTM-A36: Especificación para acero estructural
  • • NMX-H-004-SCFI: Norma mexicana para galvanizado por inmersión
  • • AWS-ER70S-6: Especificación para electrodos de soldadura MIG
  • • ASTM-F3125: Especificación para tornillería de alta resistencia
