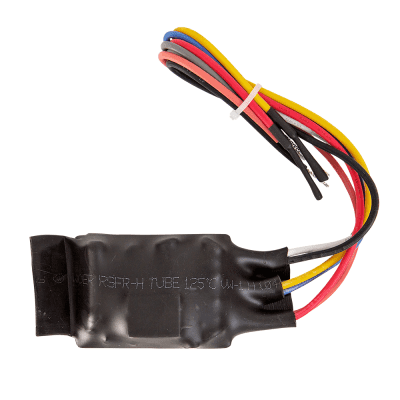

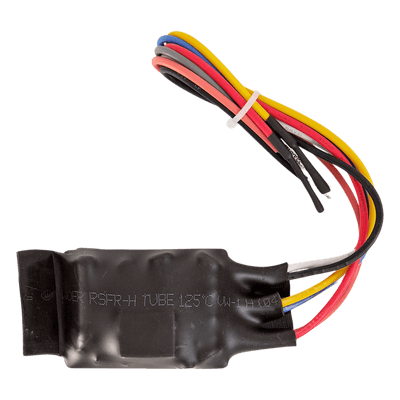

El módulo Kidde SM120X es un relevador y fuente de alimentación auxiliar diseñado para sistemas residenciales de alarmas de humo interconectadas. Su sección de relevador se activa solo al recibir la señal de interconexión de una alarma de humo, y sirve para encender dispositivos auxiliares como sirenas, timbres externos o iluminación de pasillos y escaleras. Su sección de alimentación permite conectar detectores de calor tipo puntual (de razón de aumento) y estaciones manuales dentro del mismo sistema interconectado. Se instala dentro de una caja de conexiones UL, por un electricista certificado, y no debe usarse para interconectar grupos de alarmas a un panel de detección de incendio.

Características principales

• Se activa únicamente con la señal de interconexión de una alarma de humo Kidde
• Controla dispositivos auxiliares como sirenas, timbres o iluminación de pasillos y escaleras
• Contactos aislados normalmente abierto y normalmente cerrado, sin conexión a 120V CA
• Contacto de relevador de 10A a 120V CA (no inductivo) o 5A a 30V CC
• Salida de 9V CC (5mA máx.) para alimentar detectores de calor y estaciones manuales
• No debe usarse para conectar grupos de alarmas a un panel de detección de incendio
• Instalación en caja de conexiones UL por electricista certificado
