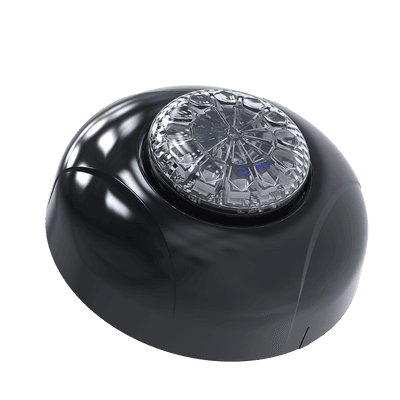

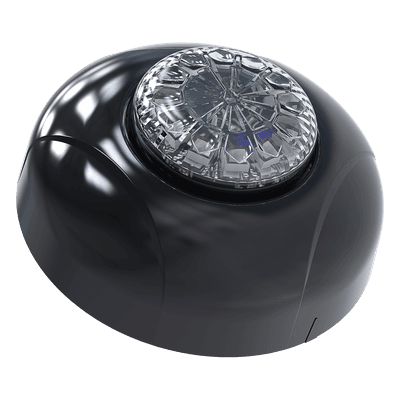

SPF12 Luz de advertencia oculta de 12 LED
Funciones
- Diseño óptico para difundir luz de alta intensidad eficientemente.
- Instalación interna en la lámpara del vehículo con corte de 1' o montaje en superficie externa en la carrocería del vehículo con brida.
- Diseño autónomo todo en uno para instalación fácil y versátil sin luz intermitente externa.
- 12 LED de extrema intensidad de advertencia para color sencillo.
- Capacidad de 12 LED de doble color ofrece alternativas de color en alertas de emergencia.
- Diseño de brida de montaje a presión con estética elegante.
- Sincronización de múltiples unidades en destello simultáneo o alterno.
- Protección de polaridad inversa.
- Diseño resistente a la intemperie y a las vibraciones para uso externo o interno.
Especificaciones técnicas
Cumplimientos y elementos
- Cumple con: ECE R10, IPX7
- Elementos LED: 12 LED de alta intensidad
- Voltaje de Operación: 12VCD
- Opciones del Color del LED: ámbar, azul, rojo, verde, blanco
- Opciones del Color de la Lente: Claro
Patrones de destello
- Número de Patrones de destello:
- Color Sencillo: 12
- Color Dual: 21
Consumo eléctrico promedio
- Corriente Promedio @12VCD:
- Color Sencillo: 0.5 Amps (R LED); 0.7 Amps (B/A/W/G LED)
- Color Dual: 0.7 Amps (Varia según el patron de destello)
- Potencia Promedio:
- Color Sencillo: 6.0 Watt (R LED); 8.4 Watt (B/A/W/G LED)
- Color Dual: 8.4 Watt (Varia según el patron de destello)
Consumo eléctrico máximo
- Corriente Max. @12VCD:
- Color Sencillo: 0.7 Amps (R LED); 0.8 Amps (B/A/W/G LED)
- Color Dual: 0.8 Amps
- Potencia Max.:
- Color Sencillo: 8.0 Watt (R LED); 9.6 Watt (B/A/W/G LED)
- Color Dual: 9.6 Watt
Cables y fusible
- Cables:
- Rojo-VCD: 200.00 mm (24AWG)
- Negro-GND: 200.00 mm (24AWG)
- Amarillo - Patrones de destello y sincronización: 200.00 mm (24AWG)
- Blanco-Fase: 200.00 mm (24AWG)
- Clasificación del Fusible: 2A
- Sincronización: Más de 20 unidades
Dimensiones físicas
- Diámetro principal: 42mm (1.65')
- Altura total: 49.42mm (1.95')
- Altura del cuerpo: 35.5mm (1.4')
- Diámetro de la brida: 13.6mm (0.52')
- Espesor de la brida: 24.87mm (0.97')
- Dimensiones de montaje: 11.7mm (0.46') x 16.96mm (0.66')
Configuración y notas técnicas
- Patrones de destello disponibles: 21 patrones numerados (1-21)
- Configuración predeterminada: Indicada en negrita en spec sheet
- Patrones #13-21: Siempre funcionan en modo color dual
- Patrón #10 (Constante EF): Para uso con controlador de destello externo
- Patrón #12 (Constante SM): Para uso como espacio libre trasero y/o generador lateral delantero
- Tipos de patrones: Doble, Sencillo, Cuádruple, Quíntuple, Mega, Ultra, combinaciones
Referencias y accesorios
- Número de parte estándar: SPF12-0101x-000
- Número de parte ECE R10: SPF12-1101x-000
- Codificación de color (x):
- A = Ámbar
- B = Azul
- R = Rojo
- W = Blanco
- G = Verde
- Q = LED rojo/azul
- J = LED rojo/ámbar
- U = LED rojo/blanco
- K = LED ámbar/blanco
- S = LED verde/blanco
- T = LED azul/blanco
- M = LED verde/ámbar
- D = LED azul/ámbar
- Accesorios disponibles:
- 99-SPF12M00-000 (Brida cromada)
- 99-SPF12X00-000 (Kits de montaje de almohadilla adhesiva 3M)
