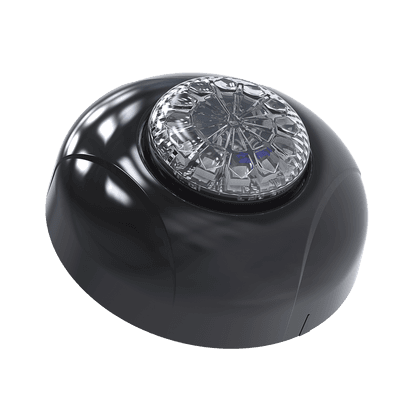

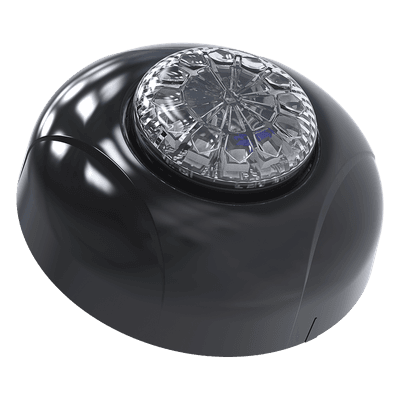

SPF12 Luz de advertencia oculta de 12 LED
FUNCIONES
- Exclusivo diseño óptico para difundir luz de alta intensidad eficientemente.
- Instalación interna en la lámpara del vehículo con corte de 1' o montaje en superficie externa en la carrocería del vehículo con brida.
- Diseño autónomo todo en uno para una instalación fácil y versátil sin luz intermitente externa.
- 12 LED de extrema intensidad de advertencia para color sencillo.
- La capacidad de 12 LED de doble color ofrece alternativas de color en alertas de emergencia.
- Diseño de brida de montaje a presión con estética elegante.
- Sincronización de múltiples unidades en destello simultáneo o alterno.
- Protección de polaridad inversa.
- Diseño resistente a la intemperie y a las vibraciones para uso externo o interno.
ESPECIFICACIONES
Cumplimientos y Elementos
- Cumple con: ECE R10, IPX7
- Elementos LED: 12 LED de alta intensidad
- Voltaje de Operación: 12VCD
Patrones de Destello
- Número de Patrones de destello:
- Color Sencillo: 12
- Color Dual: 21
Consumo Eléctrico - Corriente
- Corriente Promedio @12VCD:
- Color Sencillo: 0.5 Amps (R LED); 0.7 Amps (B/A/W/G LED)
- Color Dual: 0.7 Amps (Varia según el patron de destello)
- Corriente Max. @12VCD:
- Color Sencillo: 0.7 Amps (R LED); 0.8 Amps (B/A/W/G LED)
- Color Dual: 0.8 Amps
Consumo Eléctrico - Potencia
- Potencia Promedio:
- Color Sencillo: 6.0 Watt (R LED); 8.4 Watt (B/A/W/G LED)
- Color Dual: 8.4 Watt (Varia según el patron de destello)
- Potencia Max.:
- Color Sencillo: 8.0 Watt (R LED); 9.6 Watt (B/A/W/G LED)
- Color Dual: 9.6 Watt
Cableado y Conexiones
- Cables:
- Rojo-VCD: 200.00 mm (24AWG)
- Negro-GND: 200.00 mm (24AWG)
- Amarillo - Patrones de destello y sincronización: 200.00 mm (24AWG)
- Blanco-Fase: 200.00 mm (24AWG)
Configuraciones y Opciones
- Clasificación del Fusible: 2A
- Sincronización: Más de 20 unidades
- Opciones del Color del LED: ámbar, azul, rojo, verde, blanco
- Opciones del Color de la Lente: Claro
Dimensiones Físicas
- Diámetro principal: 42mm (1.65')
- Altura total: 49.42mm (1.95')
- Altura del cuerpo: 35.5mm (1.4')
- Diámetro de la brida: 13.6mm (0.52')
- Espesor de la brida: 24.87mm (0.97')
Patrones de Destello Específicos
- Patrones disponibles:
- Doble: Patrones 1, 13
- Sencillo: Patrones 2, 14
- Cuadruple: Patrones 3, 15
- Quintuple: Patrones 4, 16
- Mega: Patrones 5, 17
- Ultra: Patrones 6, 18
- Sencillo-Cuadruple: Patrones 7, 19
- Sencillo H/L: Patrones 8, 20
- Sencillo-Triple-Quintuple: Patrones 9, 21
- Constante EF: Patrón 10 (requiere controlador externo)
- Destello Constante: Patrón 11
- Constante SM: Patrón 12 (para espacio libre trasero/generador lateral)
Información de Configuración
- Notas importantes:
- Patrones de destello en negrita indican configuración predeterminada
- Patrón 10 (Constante EF) requiere controlador de destello externo
- Patrón 12 (Constante SM) para uso como espacio libre trasero y/o generador lateral delantero
- Patrones de destello #13~21 siempre funcionan en modo dos colores
- Accesorios disponibles:
- 99-SPF12M00-000: Brida cromada
- 99-SPF12X00-000: Kits de montaje de almohadilla adhesiva 3M de doble cara
