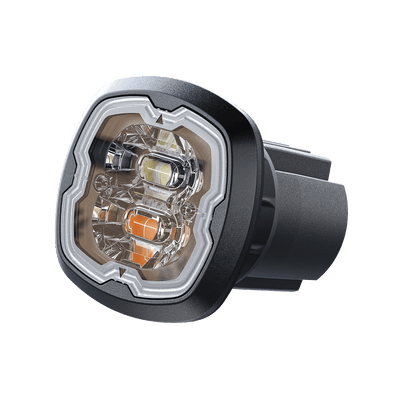

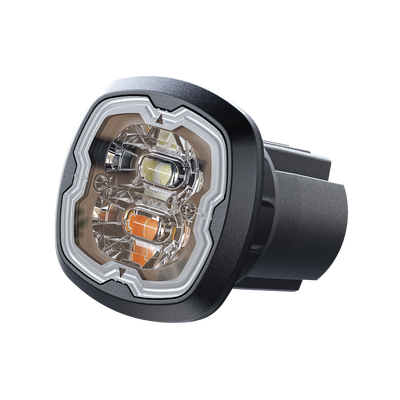

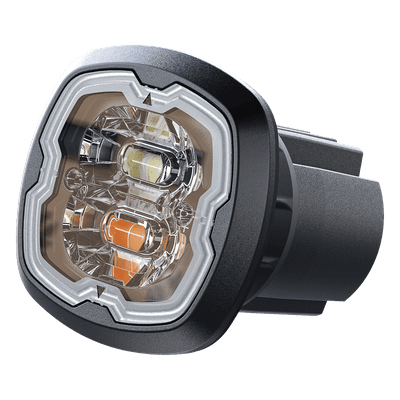

SPF16 Luz de advertencia oculta de 6 LED empotrable
CARACTERÍSTICAS
- Homologado para ECE R65 Clase 1 para máxima seguridad.
- Bloqueo Manual: Instalación rápida en un solo paso con diseño exclusivo de ojal a presión.
- La capacidad de 6 LED de doble color ofrece alternativas de color en alertas de emergencia y permite la creación de un mensaje para llamar la atención.
- Carcasa de aluminio para una disipación de calor eficiente con diseño de tamaño compacto.
- Cumple con ECE R10 EMC.
- Todo en uno, autónomo para una instalación fácil y versátil sin utilizar flasher externo.
- Memoria no volátil, recupera el último patrón de destello utilizado en el encendido.
- Sincronización de múltiples unidades en destello simultáneo o alterno.
- Protección contra inversión de polaridad.
- Diseño resistente a la intemperie y a las vibraciones para uso externo o interno.
ESPECIFICACIONES
Certificaciones y Clasificaciones
- Cumple con: ECE R65 (XA1, XB1, XR1); ECE R10; SAE J595 Clase 1; CISPR 25 Clase 1; CA Título 13
- Clasificación IP: IPX7
Componentes LED
- Elementos LED: 6 piezas LED de alta potencia
- Número de patrones de advertencia: 28
- Color del LED: rojo, azul, ámbar, blanco, verde
- Color de la lente: Claro
Especificaciones Eléctricas
- Voltaje de funcionamiento: 12 ~ 24 VCD
- Corriente Promedio: 0,35 A a 12 VCD/0,18 A a 24 VCD (varía según el patrón de destello)
- Potencia Promedio: 4,32 Watts (varía según el patrón de destello)
- Corriente Máx.: 0,7 A a 12 VCD/0,35 A a 24 VCD
- Potencia Máx.: 8,4 Watts
- Fusible recomendado: 1A
Conexiones y Cables
- Rojo-VCD: 265.00 mm (24 AWG)
- Negro-GND: 265.00 mm (24 AWG)
- Blanco - bajo consumo de energía: 265.00 mm (24 AWG)
- Amarillo - Patrones de destello y sincronización: 265.00 mm (24 AWG)
Configuración y Ambiente
- Sincronización de unidades múltiples: hasta 20 unidades
- Temperatura de almacenamiento: -40°C a +75°C
- Temperatura de operación: -40°C a +65°C
Dimensiones Físicas
- Diámetro exterior: 1.44' (36.6mm)
- Diámetro interior: 1.34' (34mm)
- Altura total: 1.59' (40.3mm)
- Espesor de montaje: 0.20' (5mm)
- Espesor de superficie recomendado: 1.50 mm ~ 4.00 mm
Patrones de Destello
- Patrones disponibles: 28 patrones programables
- Patrones #19-28: Siempre funcionan en dos colores
- Patrón #6 (Constante EF): Para uso con controlador de flash externo
- Patrón #1 (Doble): Cumple con ECE R65*
- Patrones #7-11: Cumplen con SAE/CA13
- Patrón #14 (Ultra): Cumple con SAE
Accesorios y Referencias
- Kit de montaje: 99-SPF16M00-000 (Kit de montaje con soporte en L)
- Referencia SPF16RB: SPF16-6Q130 (LED rojo/azul, ECE R65 Clase 1)
- Configuración de códigos: Primer dígito = Cumplimiento (1=SAE, 6=ECE R65 Clase 1)
- Configuración de códigos: Segundo dígito = Color dual (Q=rojo/azul)
