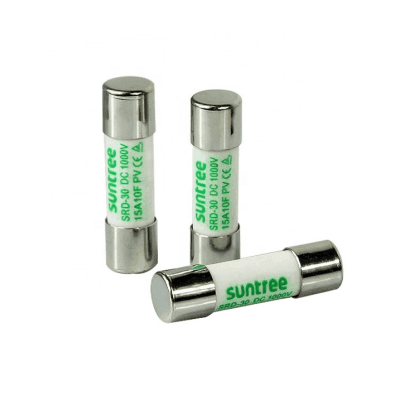

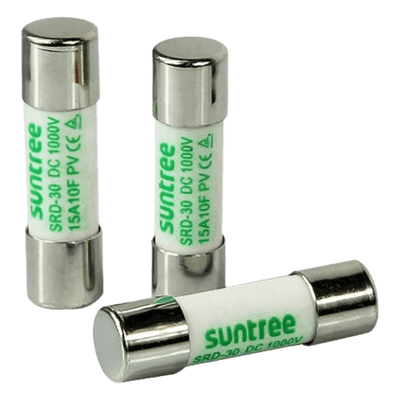

Fusible DC Solar / 1000V / 20A / Corte 20kA / Tamaño 10x38mm / Riel DIN 35mm / Rango -5°C a +40°C
Características
- Protección de circuitos fotovoltaicos hasta 1000V DC
- Corte de cortocircuito 20kA para alta seguridad operativa
- Baja disipación térmica ≤4W que reduce calentamiento en gabinete
- Compatibilidad con portafusibles estándar 10x38mm y riel DIN 35mm
- Certificación EN 60269-1 y EN 60269-6 para instalaciones solares
- Operación estable de -5°C a +40°C en altitudes hasta 2000 m
- ver más
Modelo: SRF30-20A
Marca: SUNTREE
Q 59.31
Precio sujeto a cambios.
Descargas
Fusible de corriente continua diseñado para la protección de circuitos en sistemas fotovoltaicos con tensión nominal de operación de 1000V DC. Cumple con las normas EN 60269-1 y EN 60269-6 que regulan los requisitos de seguridad para aplicaciones solares. Su capacidad de corte de 20kA garantiza la interrupción efectiva de fallas de cortocircuito en instalaciones de generación distribuida. La potencia disipada nominal limitada a 4W minimiza el calentamiento interno en cuadros eléctricos y gabinetes de protección. El formato cilíndrico de 10x38mm permite su utilización en portafusibles industriales estándar montados sobre riel DIN de 35mm.
Características Generales
- Tensión nominal de operación (Ue): DC 1000V
- Corriente nominal de operación (Ie): 20A
- Potencia disipada nominal aceptada: ≤4W
- Corriente nominal limitada de cortocircuito: 20kA
- Tamaño del fusible compatible: Ø10×38mm
- Categoría de uso: PV-0
- Normas de referencia: EN 60269-1, EN 60269-6
- Compatible con riel DIN de 35mm
Desempeño Eléctrico
- Tensión nominal: DC 1000V
- Corriente nominal: 20A
- Potencia disipada: ≤4W
- Corte cortocircuito: 20kA
- Categoría de uso: PV-0
Condiciones de Instalación
- Temperatura: -5°C ~ +40°C
- Altitud máxima: ≤2000 m
- Categoría instalación: Clase II, Clase III
- Posición preferente: Vertical
- Restricción: Sin golpes ni vibraciones significativas
Especificaciones Físicas
- Tamaño fusible: Ø10×38mm
- Montaje: Riel DIN 35mm
- Normas: EN 60269-1, EN 60269-6
- Aplicación: Energía solar fotovoltaica
