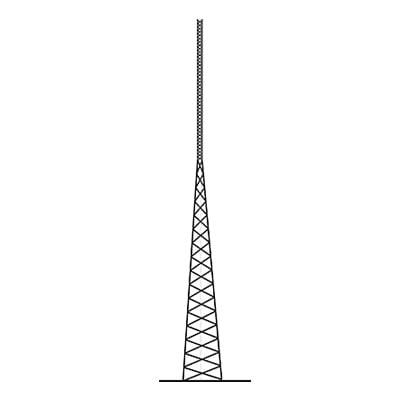

Torre Autosoportada ROHN de 12 metros Linea SSV HEAVY DUTY.
Características
- Altura de 12.19 metros (40 pies)
- Diseño Heavy Duty con galvanizado en caliente
- Capacidad para antenas planas según EIA RS-222-C
- Incluye tornillería y anclas para cimentación
- Sección superior 3WN y sección inferior 4N
- Soportes cónicos para tubo de 2 3/8 pulgadas
- ver más
Modelo: SS-040-D90K
Marca: ROHN
Q 579,936.62
Precio sujeto a cambios.
Equipos Relacionados
Las torres ROHN SSV han estado en servicio por más de 50 años, las piernas tubulares con brazos angulares en la parte inferior y sólidos en la parte superior.
Toda la línea SSV Servicio Pesado (Heavy Duty) está completamente galvanizada por inmersión en caliente por dentro y por fuera para alta protección a la corrosión.
Usadas para una amplia variedad de aplicaciones, preferida en la industria, incluyendo radiodifusión, PCS, seguridad, iluminación deportiva y muchas otras más.
Las torres autosoportadas necesitan transporte especializado para su desplazamiento, el cálculo del flete debe ser proporcionado por un agente de ventas de SYSCOM.
Características Físicas
- Altura de torre: 12.19m (40 ft)
- Modelo de la Torre: SS040D90
- Peso de la torre (Lbs): 853
- Sección superior: 3WN
- Sección inferior: 4N
- Incluye: Tornillería y anclas para cimentación
Características de Diseño
- Diseños de acuerdo con la aprobación ANSI/ EIA-222-F (no hielo)
- Áreas de antenas de plato planas equivalentes a la EIA RS-222-C no deben exceder las áreas mostradas en las tablas
- Áreas proyectadas efectivas se asumen como cargas simétricas sobre la torre
- Diseños asumen una línea de 7/8 hasta la punta o 2 líneas de 7/8 a 9m (30 ft) abajo de la punta, una línea para cada cara
- Todas las torres incluyen placa superior con soportes cónicos para tubo de 2 3/8” (6 cm) y 14” (35.6 cm) de longitud libre
- Detalles de cimentación y diagramas de ensamble incluidos con la torre
- Diseños personalizados disponibles bajo requerimiento para aplicaciones de sitio específico
Detalle de Secciones
Imágenes de la Torre Instalada
