Características Generales

• Diseño autosoportado con más de 50 años de servicio
• Construcción con piezas estándar para configuraciones personalizadas
• Piernas tubulares con refuerzos en ángulo en la base
• Piernas y refuerzos sólidos en las secciones superiores
• Galvanizado en caliente interior y exterior para protección contra corrosión
• Incluye pernos de escalera y punta cónica

Aplicaciones

• Estructuras para telecomunicaciones PCS
• Sistemas de banda ancha
• Sistemas de seguridad
• Iluminación deportiva
• Otras aplicaciones industriales

Especificaciones Técnicas

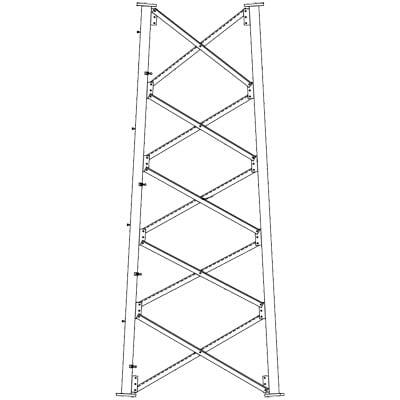

• Sección: 7N
• Longitud nominal: 20'
• Extensión superior: 4' 6 1/4'
• Extensión inferior: 6' 6 3/4'
• Construcción: Armado en campo con bulones

Dimensiones y Capacidad

La sección 7N se utiliza en torres estándar SSV con las siguientes características:

• Altura de torre: 120' (SS120R90) a 180' (SS180R90)
• Área proyectada efectiva: 10 a 17 sq.ft (exp. B) y 6 a 10 sq.ft (exp. C)
• Velocidad del viento: 90 mph a 110 mph según configuración

Cimentación Recomendada

• Tipo: Pozo cilíndrico o cuadrado
• Diámetro/Ancho: 8' 0'
• Profundidad: 5' 6'
• Concreto requerido: 9.0 yardas cúbicas
• Refuerzo: Barras verticales y horizontales

Configuraciones Comunes

• SS120R90: 2W + 7N165
• SS140R90: 2W + 8N106
• SS160R90: 2W + 9N325
• SS180R90: 2W + 11N332

Opciones de Montaje

• Montaje con secciones inferiores 2N-5N en base
• Configuración con base corta (Part No: SB2, SB3, SB4 & SB5)
• Sistema de anclaje con pernos para torres grandes

Comparación de Modelos

• SSV: Diseño estándar con refuerzos en ángulo en la base
• SSV HD: Diseño pesado con refuerzos sólidos en toda la torre
• SSMW: Diseño con sistema K-Brace para alturas hasta 900'

Capacidades de Viento e Hielo

• 90 mph: 3/4' de hielo, 3-segundo pico
• 100 mph: 3/4' de hielo, 3-segundo pico
• 110 mph: 3/4' de hielo, 3-segundo pico
