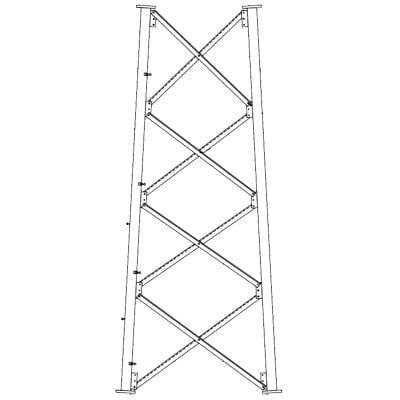

Sección 8 Base para Torre Autosoportada línea SSV (Código de Fábrica: 8N106)
Características
- Diseño autosoportado con más de 50 años de servicio
- Construcción modular con piezas estándar para estructuras personalizadas
- Piernas tubulares con refuerzos en ángulo en base y secciones superiores
- Galvanizado por inmersión en caliente interior y exterior
- Cumple estándares ANSI/TIA-222-G, clase II, categoría topográfica 1
- Capacidad de carga para viento de 90-110 mph
- ver más
Modelo: SSV8N106
Marca: ROHN
Q 115,067.75
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Generales
- Diseño autosoportado con más de 50 años de servicio
- Construcción mediante piezas estándar para estructuras personalizadas
- Piernas tubulares con refuerzos en ángulo en la base
- Piernas y refuerzos sólidos en las secciones superiores
- Galvanizado por inmersión en caliente interior y exterior
- Incluye tornillos de escalada y punta cónica
- Requiere dispositivo de seguridad para escalada en estructuras > 10'
Aplicaciones
- Estructuras para telecomunicaciones PCS
- Redes de banda ancha
- Sistemas de seguridad
- Iluminación deportiva
- Otras aplicaciones industriales
Capacidad de Carga (viento 90 mph)
| Altura (ft) | Sección Superior | Sección Base | Área Proyectada (ft²) Top | Área Proyectada (ft²) 30' debajo |
|---|---|---|---|---|
| 40 | 2W | 3WN | 18 | 13 |
| 50 | 1WB | 3WN | 7 | 5 |
| 60 | 2W | 4N | 15 | 10 |
| 70 | 1WB | 4N | 6 | 4 |
| 80 | 2W | 5N | 13 | 9 |
| 90 | 1WB | 5N | 5 | 3 |
Detalles de Fundación
- 8N106: 8' - 0' ancho de zapata / 14' - 3' profundidad
- 9N325/9N82: 8' - 0' ancho / 16' - 0' profundidad
- 10N387/10N183: 8' - 6' ancho / 18' - 3' profundidad
- 11N332: 9' - 0' ancho / 22' - 0' profundidad
- Concreto requerido: 30.1 yd³ para 8N106
- Concreto requerido: 37.9 yd³ para 9N325/9N82
- Concreto requerido: 49.3 yd³ para 10N387/10N183
- Concreto requerido: 12.3 yd³ para 11N332
Notas Importantes
- Diseños estándar basados en parámetros de suelo arcilloso presuntivo según Rev G
- Fundaciones ilustradas son para información general
- Detalles de instalación proporcionados con planos de ensamblaje
- Diseños personalizados disponibles bajo solicitud
