Los calentadores de agua de baja presión solares representan una solución eficiente para reducir el consumo de combustibles como gas LP y gas natural, disminuyendo tanto costos operativos como emisiones contaminantes. Su aplicación abarca residencial, comercial e industrial, incluyendo casas habitación, comercios, restaurantes, gimnasios, parques recreativos, hoteles y cualquier instalación que requiera servicio de agua caliente.
Contenido
- Cuenta con un termo tanque de 180 L
- Tubos de vacío
- Estructura de acero inoxidable
- Tornillería suficiente para su instalación
- Ánodo de magnesio
- Empaques
Especificaciones Técnicas
- Depósito interior: SUS304-2B (Grado alimenticio) con soldadura por arco de argón, espesor 0.4 mm
- Depósito exterior: Acero galvanizado color blanco, espesor 0.31 mm
- Aislamiento: Espuma de poliuretano (Bayer Alemana), espesor 50 mm, densidad 42 kg/m³
- Tubos de vacío: Vidrios súper duros de vacío bórax, diámetro 58 mm × longitud 1800 mm, 18 unidades
- Soporte: Acero galvanizado con revestimiento, espesor 1.5 mm
- Dimensiones: 1590 × 1720 × 1585 mm (ancho × alto × profundidad)
- Área de captación: 2.66 m²
- Peso: 84 kg
- Garantía: 3 años
En estos diagramas la presión de agua del inmueble será la presión obtenida por energía cinética del tanque de almacenamiento. En todas las instalaciones, el tanque de almacenamiento de agua debe ubicarse en un nivel superior al boiler solar, recomendándose un desnivel mínimo de 1.2 metros. (No incluye accesorios de instalación, únicamente las partes del tanque, tubos de vidrio y estructura metálica del calentador).
Diagrama de Instalación de un Sistema de Baja Presión sin Respaldo de Agua Caliente
Diagrama de Instalación de un Sistema de Baja Presión con Respaldo de Agua Caliente
Diagrama de Instalación de un Sistema Con Bomba Presurizadora y Respaldo de Agua Caliente
Conexiones Tanque
- Entrada de agua fría. 3/4 Macho x35 mm de acero inoxidable (SUS304)
- Ventilación de agua. 1/2 Hembrax25mm de acero inoxidable (SUS304)
- Salida de agua caliente. 3/4 machox35mm de acero inoxidable (SUS304)
- Salida de mantenimiento. 3/4 Hembra de acero inoxidable (SUS304)
- Tapón de cobre para drenaje de agua y mantenimiento del equipo. 3/4 Macho
Consideraciones y Precauciones
- NO INSTALAR SIN TINACO EN EL DOMICILIO, YA QUE SE PUEDE CAUSAR DAÑOS EN EL TERMOTANQUE GENERANDO FUGAS DE AGUA.
- Las imágenes pueden variar ligeramente al producto en físico.
- Manejarse con cuidado, evite quitar cualquier protección durante el transporte y al manipularse.
- Tener especial cuidado del manejo de los tubos de vidrio, son sumamente delicados, no aventar, estribar, golpear.
- Traslado o manipulación de los componentes del boiler entre dos personas.
- Se recomienda limpiar regularmente las entradas y salidas de agua del boiler así como su entrada de respiración para evitar daños por corrosión (remover el sarro que se acumula en las entradas) cada 3 meses.
- En lugares donde el agua sea muy salitrosa se recomienda el mantenimiento y cambio de la barra de magnesio del equipo cada 3 meses. Es necesario drenar todos los residuos que se puedan encontrar en el termotanque o tubos evacuados, es posible utilizar líquido desincrustante o una mezcla de 50% agua y 50% vinagre y enjuagar con abundante agua.
- Anclar las patas del boiler antes de llenar con agua.

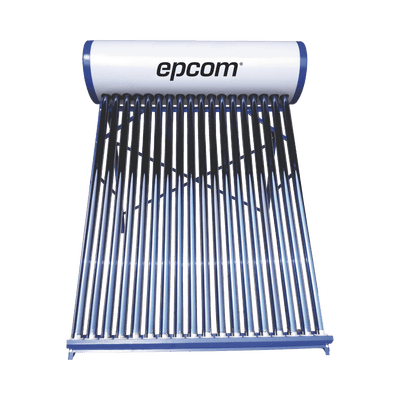

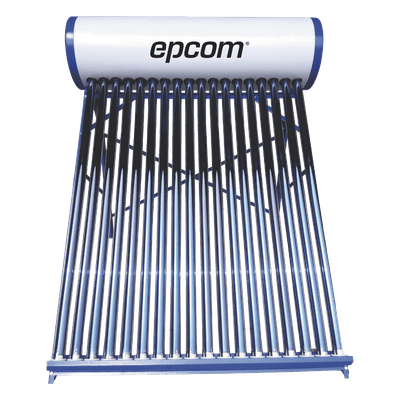

BOILER SOLAR
Vista aerea boiler solar EPCOM
Vista panoramica del Boiler Solar EPCOM
