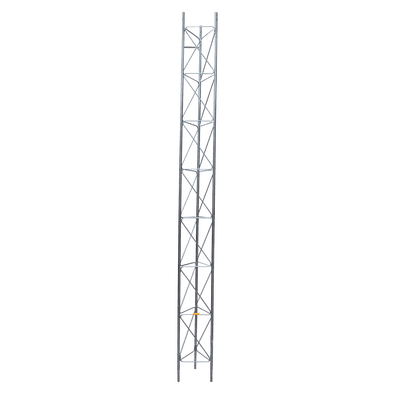

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Características

  • Producto certificado según norma ISO 9001:2015
  • Carga máxima de 500 kg, alta resistencia
  • Resistencia al viento hasta 200 km/hr
  • Protección anticorrosiva: galvanizado electrolítico ASTMB-633
  • Altura máxima de 60 m, fabricado en 20 tramos
  • ver más
icono

Modelo: STZ-45

Marca: SYSCOM TOWERS

Q 2,999.91

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Cimentación Sugerida para Torre Sección STZ45/STZ45GDiagrama Aterrizaje de Equipo en Torre con Pararrayo.Hoja de Especificaciones STZ45 Rev. 001Lista de Materiales para Torres CompletasNOM-009-STPS-2011 TRABAJO EN ALTURASRecomendaciones para instalación Torre STZ45G de 60mSTZ45-001 DRAWING

Equipos Relacionados

Brida para sujeción de retenida compatible con tramos STZ45, Galvanizado electrolítico.
SYSCOM TOWERSSJB-45

Brida para sujeción de retenida compatible con tramos STZ45, Galvanizado electrolítico.

Q 824.30
Ver producto
Estabilizador de Torre para Tramos STZ-35G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSEST-35G

Estabilizador de Torre para Tramos STZ-35G Galvanizado por Inmersión en Caliente.

Q 5,169.35
Ver producto
Paquete de 6 tornillos y tuercas de acero inoxidable 3/8 x 2”.
SYSCOM TOWERSTORN-TZ35/45G

Paquete de 6 tornillos y tuercas de acero inoxidable 3/8 x 2”.

Q 94.22
Ver producto
Lámpara de Obstrucción Básica con Globo Rojo de Policarbonato (Con Foco).
SYSCOM TOWERSSLOP-5

Lámpara de Obstrucción Básica con Globo Rojo de Policarbonato (Con Foco).

Q 1,045.13
Ver producto
Sistema antiescala tipo sombrilla para torre STZ35.
SYSCOM TOWERSSOM-35

Sistema antiescala tipo sombrilla para torre STZ35.

Q 6,445.42
Ver producto
Tensor tipo "U" de doble tuerca.
SYSCOM TOWERSSTM-34

Tensor tipo "U" de doble tuerca.

Q 1,025.23
Ver producto
Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-024

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Q 22,689.55
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 20,548.12
Ver producto
Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-027

Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 36,344.11
Ver producto
Kit de Torre Arriostrada de Piso de 42 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-042

Kit de Torre Arriostrada de Piso de 42 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 53,118.85
Ver producto
Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-027

Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 36,927.35
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-45G-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Q 24,902.95
Ver producto
Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-45G-027

Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Q 45,140.19
Ver producto
Brazo para Torre Arriostrada tipo U
SYSCOM TOWERSSBL-UNI-3G

Brazo para Torre Arriostrada tipo U

Q 1,464.69
Ver producto
Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-30E-018P

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 13,270.26
Ver producto

Especificaciones





Puntos Destacados:
  • Producto elaborado bajo norma:  ISO 9001:2015.
  • Cada uno de los tramos es fabricado por máquinaría de control numérico.
  • Incluye tornillería para su instalación.
  • Recomendado para Zonas Secas (35% humedad promedio o menos) y libres de agentes corrosivos como salitre u otros químicos que aceleren el proceso de oxidación.
  • Acorde a galvanizado electrolítico por norma: ASTMB-633.
Características Físicas:
  • Carga Máxima: 500 Kg.
  • Altura Máxima: 60 m. (20 tramos)
  • Resistencia al Viento: 200 Km/hr.
  • Material: Tubo industrial 1 1/4' (Cal.14).
  • Semiflecha (Zig-zag): Redondo 3/8'.
  • Niple: 12 cm.
  • Ancho de cara: 45 cm.
  • Peso: 26 Kg.
  • Dimensiones: 3 m de Longitud
  • Material de estructura: Acero (A-36).
  • Protección anticorrosiva: Galvanizado por electrolisis (ASTMB-633)
Aplicación:
  • Sistemas Punto - Punto.
  • Sistema Punto - Multipunto.
  • Amplificación de señal celular.
  • Sistemas pararrayos.
  • Radios bases de repetición.
  • Puntos de monitoreo.
  • Iluminación.
  • Señalización auditiva de emergencia.
  • Y más.





















Notas técnicas destacadas:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • El peso declarado es de los equipos sin accesorios y sin embalaje.
  • Se pueden adquirir las torres en kits completos VER KITS DE TORRES.

Advertencia:

  • El galvanizado electrolítico no es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos como costas, presas o parques industriales con liberación de gases (VER MAPA DE ÁREAS).
  • La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
  • Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
  • Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
  • Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
