Especificaciones

Máxi

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

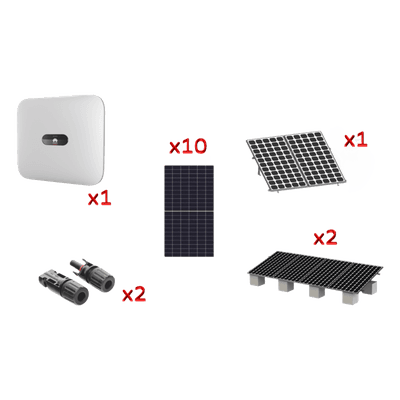

Componentes Principales

1 X SUN2000-6KTL-L1: Inversor de Interconexión HUAWEI 6kW 220Va

11 X ETNR66TBHGL610W : Modulo Fotovoltaico 610 50Vcc

2 X EPL01 : Conector MC4

2 X VEKTOR8R : Montaje para 4 Modulos Solares

1 X VEKTOR8R3M: Montaje para 3 Modulos Solares

Cable PV ( Conexion de modulos a inversor):
- FJ81 y FJ86 (venta por metro)
Pastillas de proteccion (Corriente Directa):
- PL20ACD ( se requiere 1 por cadena)
Pastillas de protección ( Corriente Aalterna) :
- PL40ACA
Cableado CA :
- SLY-296-BLK Cable de Cobre uso rudo 8AWG
- SLY-296-WTH Cable de Cobre uso rudo 8AWG
- SLY-296-GRN Cable de Cobre uso rudo 8AWG

Nota:

Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
