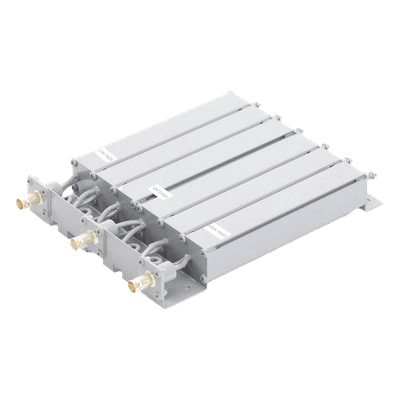

Duplexer SYSCOM Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.

Duplexer SYSCOM Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.
Duplexer SYSCOM Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.Duplexer SYSCOM Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.Duplexer SYSCOM Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.Duplexer SYSCOM Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.

Características

  • Rango de frecuencia 470-490 MHz
  • 6 cavidades con blindaje de aluminio extruido
  • Interconexión con cables conformables para baja pérdida
  • Resonadores de cobre plateado y cobre estañado
  • Soporta hasta 50 W en radios y repetidoras
  • ver más

Modelo: SYS-4533-3PV2

Marca: EPCOM INDUSTRIAL

Q 4,119.72

Precio sujeto a cambios.
Solicitar cotización
EPCOM INDUSTRIAL

Descargas

Ajuste de Duplexer Rechazo de BandaBROCHURE DUPLEXERS VHF UHFManual duplexer español 1Manual duplexer español 2

Especificaciones

Descripción

Los duplexer son dispositivos que permiten que una sola antena se utilice tanto para transmitir como para recibir señales de radio aislando o atenuando una frecuencia de la otra.

Al utilizar un duplexer, se asegura que la señal de transmisión y la señal de recepción no interfieran entre sí. En lugar de tener dos antenas separadas, el duplexer utiliza una sola antena que se divide en dos caminos, uno para transmitir y otro para recibir.

Características generales
  • Amplio uso en radios móviles Full y repetidoras (50 W máximo).
  • Mínimo corrimiento de frecuencia por cambios de temperatura.
  • Resonadores de tubo de cobre plateado (UHF) y Resonadores Helical de cobre estañado (VHF).
  • Aislamiento de Teflón para VHF y UHF.
  • Interconexión con cables conformables reducen la pérdida por inserción.
  • Este dispositivo no le ayudará a resolver problemas de sensibilidad en lugares de alta incidencia de RF.
  • Blindaje con cavidades de Aluminio extruido 6063-T5 templado.
Características técnicas
  • Separación de frecuencia TX-RX: 5 a 8 MHz.
  • Pérdida por inserción máxima: 1.2 dB.
  • Aislamiento entre Tx y Rx: 80 dB.
  • Máxima potencia continua: 50 Watts.
  • Conector: BNC Hembra (N Opcional).
  • Impedancia: 50 Ohms
  • VSWR: 1.5:1

Modelos disponibles

Modelo Rango de frecuencias Dimensiones (mm) Peso (Kg)
VHF
SYS-1533-1 136-148 MHz 159 X 31.8 X 216 0.95
SYS-1533-2 148-160 MHz 159 X 31.8 X 216 0.95
SYS-1533-3 160-174 MHz 159 X 31.8 X 216 0.95
UHF
SYS-4533-1P 403-430 MHz 159 X 31.8 X 216 1.010
SYS-4533-2PV2 440-470 MHz 159 X 31.8 X 216 1.010
SYS-4533-3PV2 470-490 MHz 159 X 31.8 X 216 1.010
SYS-4533-4P 490-520 MHz 159 X 31.8 X 216 1.010

Información adicional

NOTA: Para modelos con conector N se añade letra N al modelo. Ej. SYS-4533-2PNV2

Fabricamos Jumpers Especiales:

  • Cualquier cable, cualquier longitud, cualquier conector, cualquier cantidad.
  • Máquinas especializadas y una gran experiencia de nuestro personal nos permiten fabricar sus 'puentes' de cable coaxial en forma profesional, con una gran presentación, calidad y confiabilidad a un precio reducido.
  • Solo usamos cables y conectores de la más alta calidad.

Permítanos cotizarle. ¡Llámenos!
