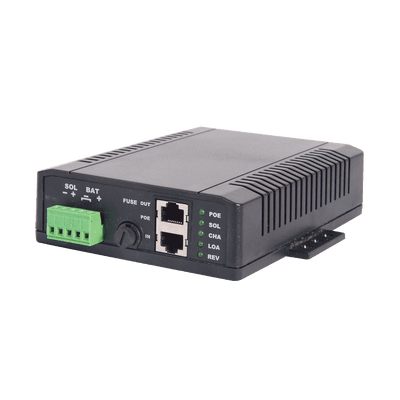

Controlador Solar POE, Entrada 12 Vcc Hasta un Panel Solar de 125 Watts, Salida PoE Pasivo en 48 Vcc Hasta 20 Watts Máximo.

Equipos Relacionados

Especificaciones

Descripción General

Sistema de controlador solar que regula la carga y descarga de baterías, suministrando alimentación PoE de 48 Vcc @ 0.625 A. Incluye salida secundaria de 11-12.5 Vcc a 1.5 A máxima para alimentación de dispositivos IP.

Características Principales

Acepta paneles solares de hasta 125 Watts
Bajo consumo de energía en modo de espera
Salida PoE 48 Vcc @ 0.625 A
Salida secundaria 11-12.5 Vcc a 1.5 A máxima
Protección de corto circuito
Alerta de polaridad invertida
Indicadores LED para estado de carga, PoE, batería y alertas

Especificaciones Técnicas

Voltaje entrada solar: 18-22 V máx @8 A
Potencia panel solar: Hasta 125 W
Voltaje batería: 12 Vcc
Salida PoE: 48 Vcc @ 0.625 A
Salida secundaria: 11-12.5 Vcc @ 1.5 A máx
Protección sobre voltaje: 14.4 ±0.3 Vcc
Desconexión bajo voltaje: 11.0 ±0.3 Vcc
Consumo en espera: < 0.5 W
Calibre máximo cable: 10 AWG
Temperatura operación: -30°C a 60°C
Dimensiones: 118 x 40 x 159 mm
Peso: 312 g

Configuración de Terminales

Terminal	Símbolo	Descripción	Símbolo	Descripción
Entrada RJ45	RX+	Recepción Datos (+)	RX+	Recepción Datos (+)
	RX-	Recepción Datos (-)	RX-	Recepción Datos (-)
	TX+	Transmisión Datos (+)	TX+	Transmisión Datos (+)
	+Vcd	Salida + Alimentación PoE	+Vcd	Salida + Alimentación PoE
	TX-	Transmisión Datos (-)	TX-	Transmisión Datos (-)
Salida RJ45	-Vcd	Salida - Alimentación PoE	-Vcd	Salida - Alimentación PoE

Aplicaciones

Videovigilancia con alimentación PoE 48 Vcc
Alimentación secundaria 11-12.5 Vcc para cámaras IP
Sistemas Wi-Fi con punto de acceso
Repetidores de red con alimentación PoE

Recomendaciones de Instalación

No conectar paneles solares con voltaje >24 Vcc
Evitar compartimientos sellados con baterías
No conectar arreglo solar sin batería conectada
No exceder corriente PoE y salida secundaria
Evitar instalación a la intemperie

Garantía

1 año contra defectos de fabricación

Exclusiones:

Daños por accidente, negligencia o uso impropio
Exceder corriente especificada
Modificaciones o intentos de reparación
