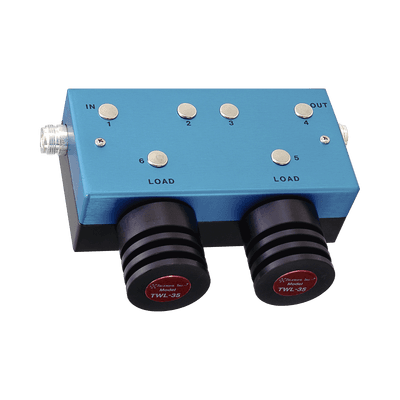

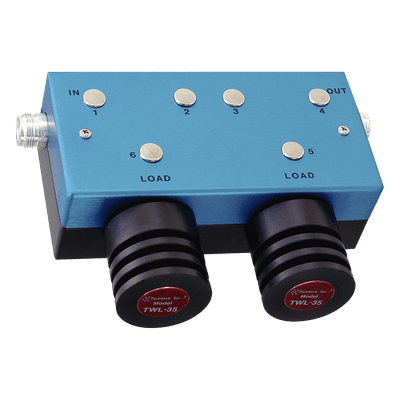

Aislador Doble / 118-174 MHz / 70 dB Aislamiento / 100 W / ±4 MHz Ajustable / 6.5 x 4.5 x 2 in
Características
- Aislamiento de 70 dB típico para protección de equipos
- Pérdida por inserción mínima de 0.8 dB
- Cargas removibles para mantenimiento simplificado
- Sintonización ±4 MHz sin desmontar el equipo
- Operación en temperaturas extremas -30°C a +60°C
- Duty cycle adaptable según nivel de potencia
- ver más
Modelo: T-1560
Marca: TELEWAVE, INC
Q 51,121.39
Precio sujeto a cambios.
Equipos Relacionados
Aislador doble diseñado para sistemas de comunicaciones profesionales en el rango de 118-174 MHz, ideal para entornos industriales, comerciales y aplicaciones de radiocomunicación en bandas aeronáutica y marina. Proporciona aislamiento de 70 dB típico (60 dB mínimo) para proteger equipos de transmisión contra reflexiones de potencia. Su diseño compacto y robusto integra cargas removibles que facilitan el mantenimiento sin interrumpir la operación del sistema.
Características principales
- Aislamiento: 70 dB típico / 60 dB mínimo
- Rango de frecuencia: 118-174 MHz con sintonía ±4 MHz
- Pérdida por inserción: 0.8 dB típico
- Potencia máxima: 100 W con duty cycle variable
- Impedancia: 50 Ω
- VSWR: 1.25:1 típico
- Conectores: N-hembra
- Cargas removibles incluidas: 2 unidades TWL-35
Especificaciones técnicas
Rango de frecuencia
118-174 MHz
Rango de sintonía
±4 MHz
Aislamiento
70 dB típico / 60 dB mínimo
Pérdida por inserción
0.8 dB típico
Potencia máxima
100 W
Impedancia
50 Ω
VSWR
1.25:1 típico
Conectores
N-hembra
Temperatura de operación
-30°C a +60°C
Dimensiones
16.5 x 11.5 x 5 cm / 6.5 x 4.5 x 2 in
Peso
2.7 kg
Peso de envío
3.2 kg
Cargas incluidas
2 cargas removibles TWL-35
Relación potencia / duty cycle
100 W
60% duty cycle
80 W
80% duty cycle
60 W
100% duty cycle
Compatibilidad y aplicaciones
- Diseñado para sistemas de comunicaciones profesionales
- Adecuado para entornos industriales y comerciales
- Compatible con equipos de radiocomunicación en banda aeronáutica y marina
