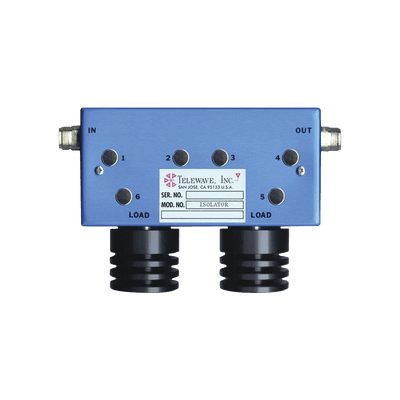

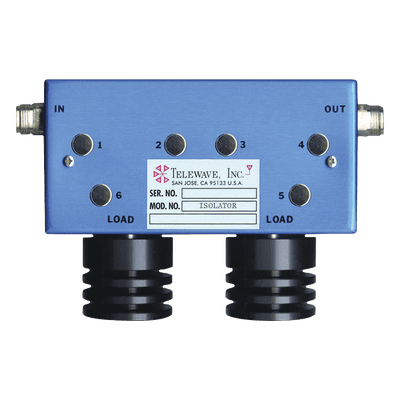

Aislador Doble / 400-512 MHz / 70 dB Aislamiento / ±5 MHz Ajustable / 150W / N Hembras / 50 Ω / 0.54 x 0.38 x 0.16 ft
Características
- Protección contra antenas rotas o cables dañados
- Prevención de intermodulación por señales cercanas
- Mantiene impedancia constante de 50 ohm
- Operación confiable de -30°C a +60°C
- Pérdida por inserción mínima de 0.7 dB típico
- Cargas internas de 2 x 35 watts incluidas
- ver más
Modelo: T-4560
Marca: TELEWAVE, INC
Q 53,676.95
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Aislador doble diseñado para sistemas de radio en la banda de 400-512 MHz, con aislamiento de 70 dB típico que protege transmisores contra reflexiones de potencia causadas por fallas en antenas o líneas de transmisión. Su diseño ajustable en ±5 MHz permite sintonizar con precisión la frecuencia de operación, mientras que su construcción robusta garantiza desempeño continuo en condiciones ambientales extremas desde -30°C hasta +60°C. Incluye cargas internas de 2 x 35 watts para disipación segura de potencia reflejada.
Características Principales
- Aislamiento: 70 dB típico / 60 dB mínimo
- Ajuste de frecuencia: ±5 MHz para precisión en campo
- Potencia máxima: hasta 150 watts con cargas de 35 watts
- Conectores N hembra estándar para instalación segura
- VSWR 1.25:1 típico para mínima reflexión de señal
- Impedancia: 50 ohm para compatibilidad con sistemas RF
Especificaciones Técnicas
Tipo
Aislador Doble
Rango de Frecuencia
400 - 512 MHz
Aislamiento
70 dB típico / 60 dB mínimo
Ajuste de Frecuencia
±5 MHz
Potencia Máxima
Hasta 150 watts
Cargas Incluidas
2 x 35 watts
Pérdida por Inserción
0.7 dB típico
VSWR
1.25:1 típico
Impedancia
50 ohm
Conectores
N hembra
Rango de Temperatura
-30°C a +60°C
Dimensiones
16.5 x 11.5 x 5 cm (6.5 x 4.5 x 2 in)
Peso
2.7 kg (6 lb)
Peso para Envío
3.2 kg (7.05 lb)
Aplicaciones
- Protección contra antena rota o cable dañado
- Prevención de intermodulación por señales fuertes cercanas
- Protección contra VSWR alto o dispositivos de filtrado mal sintonizados
- Mantenimiento de impedancia constante de 50 ohm en sistemas críticos
